Как сделать септик из железобетонных колец

Содержание:

Разновидности канализационных колец и сферы их применения
Расчет объема и размеров септика
Как использовать очищенные стоки?
Участок песчаный, УГВ низкий вода ниже 4 м или ее нет
- Схема 4. 3-камерный септик с одним люком
- Схема 5. 2-камерный септик с фильтрующим колодцем
Типичное устройство монолитного септика
Инструкция монтажа
Как рассчитать размеры септика из колец
Разновидности канализационных колец и сферы их применения

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Расчет объема и размеров септика

Как сделать септик своими руками

Владельцы частных домов, не подключенных к централизованным канализационным сетям (КС), закономерно сталкиваются с проблемой утилизации хозяйственно-бытовых стоков. И большинство таких частных домовладельцев прибегают к варианту установки септика, что делает необходимым решение задачи расчета для постройки или подбора готовых автономных очистных сооружений.

Нормативные требования и положения

Необходимо понимать, что отведение и утилизация стоков четко регламентируется нормативной документацией РФ, несоблюдение которой приводит к негативным последствиям как для экосистемы, так и к ответственности виновных лиц. Поэтому, выполняя расчет септика для потребностей домовладения, опираются на целый ряд стандартов и правил, в частности:

СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», регламентирующие санитарно-защитные зоны вокруг малых очистных сооружений, а также корректировку активных объемов установок.
СНиП 2.04.01-85 «Внутренний водопровод и канализация» или их актуализированную редакцию СП30.13330.2012, для определений расходов стоков.
Пособие по проектированию инженерных систем МДС 40-2.200, в котором приводятся основные нормативные выкладки по расчету септиков и их вспомогательных сооружений (дренажных колодцев, полей фильтрации и т.п.).

Что потребуется для расчета объема септика?

Прежде всего, необходимо понимать, что метантенки– это крупногабаритные сооружения, биоценоз в которых протекает без принудительной активации (переливов, перекачиваний, перемешиваний), в отличие от SBR-реакторов, меньших в 6-7 раз при той же производительности. Тем не менее, естественные процессы механической очистки за счет отстаивания (образования осадка) и флотации газами брожения, а также микробиологического разложения сточной органики, также требуют создания определенных условий – результативность их работы напрямую зависит от соотношения нагрузочных показателей к объему установки, температурных и временных параметров.

Расчет объема септика для частного дома может осуществляться по однокамерной схеме или многокамерной. Так, если суточное наполнение анаэробной установки не превышает 1 м 3 , то для полноценного биоценоза вполне достаточно цельной моноёмкости. При больших количествах сбросов принимаются двух -, реже трехкамерные компоновки или модульные емкости, монтируемые последовательно. Двухкамерные септики разделяется на равные по габаритам активные зоны, однако, допускается деление, при котором первый отсек занимает до 0.75 общего объема.

Естественно, что ключевое значение при проектировании установки имеют её размеры, а точнее рабочий (активный) объем септика, который рассчитывается:

как литраж суточных поступлений стоков, умноженный на количество дней, необходимых для протекания процессов анаэробного разложения и отстаивания,
как суммарный объем всех активных частей камер или модулей,
с учетом высоты расстояния от дна ёмкости (отсека) до среза трубы излива из установки,
с вычетом высоты слоя осадочных накоплений (-20%). При регулярном удалении осадка (не менее 2-х раз в год), его количество не учитывается.

Рассчитывая локальные очистные сооружения для своего участка, следует опираться на то, что септик, с последующей почвенной доочисткой, рекомендуется при поступлении стоков до 3-5 м 3 /сут. Если объемы утилизации планируются выше, то предпочтение стоит отдавать SBR-реакторам или гибридным сооружениям (метантенк+аэротенк).

Разберем, как рассчитать объем септика для дома, используя простые табличные и формульные выкладки.

Расчет объема через поступление стоков

Первоочередным определяемым исходным показателем является количественное поступление (кубатура, литраж) хозяйственно-бытовых стоков в очистное сооружение. Его можно найти, используя среднестатистические нормативные данные водопотребления одним человеком (таблица 1), зная число постоянных пользователей инженерными сетями строения, а также учитывая период протекания анаэробных реакций.

Оперируя данными диапазона показателей из таблицы 1, следует принимать меньшее значение, если проектируется автономная канализационная система для коттеджной застройки индивидуального пользования, а большее, если для блокированного строения или нескольких домов с общим водоотводом.

Таблица 1. Расчет водопотребление на одного человека

Расчет объема и размеров септика Методика расчета объема септика и его размеров при строительстве или выборе готовой системы. Пример расчета для септика из бетонных колец и готовой модели &quot,Танк&quot,.

Как использовать очищенные стоки?

Как сделать канализацию на даче своими руками

Очищенную и обеззараженную в септике воду можно использовать для организации полива растений и деревьев на приусадебном участке. Она отличается небольшим процентом загрязнения (10 -15%).

Прошедшая очистку вода вполне пригодна для использования в хозяйственно-бытовых целях. Это значительно сократит водопотребление для организации полива огорода или сада в летний период. А значит, позволит сэкономить.

Использование насосного оборудования предполагает электропотребление. Для обеспечения электропитания можно использовать солнечную батарею небольшой мощности и аккумуляторную батарею

За пару лет работы система полностью окупит себя, так как при помощи солнечной энергии, преобразованной в электричество, можно сократить расход электричества, поставляемого централизованными сетями. Солнечная батарея вполне в состоянии покрыть потребности насоса.

Насосом можно выкачивать воду из вторичного или третичного отстойника, а также избыток иловой массы из приемной камеры. Откачанный ил можно применять в созревании компоста. Он используется в качестве самостоятельного удобрения или в смеси с другими компонентами.

В компостную яму можно высыпать остатки органики. Это могут быть опавшие листья, сорняки и навоз. После трех-четырехлетнего перегнивания, получается превосходное удобрение, повышающее плодородность грунта на приусадебном участке.

Участок песчаный, УГВ низкий вода ниже 4 м или ее нет

Как сделать декоративный колодец для сада своими руками

Сочетание низкого УГВ и хорошо дренирующего грунта – идеальные условия для устройства септика из ж/б колец. Причем в этом случае можно обойтись без поля фильтрации, поэтому достаточно возможностей фильтрующего колодца. Вариантов конструкций может быть несколько, мы выделили наиболее простые и эффективные.

Схема 4. 3-камерный септик с одним люком

Описание:

Компактный 3-секционный септик с фильтрующим колодцем.
1 люк для обслуживания всей системы.
Экономия на доборных кольцах – они нужны только для одного колодца.
Фильтрующий слой во всем объеме вокруг колодцев и между ними.
Дно 2-х колодцев забетонировано. В фильтрующем колодце – нет, в стенах нижнего кольца отверстия.

В следующем видео показан процесс строительства без лишних комментариев. Основная часть работы осуществляется за 1 сутки. Для увеличения

Вывод: эта схема экономит место для устройства наружной канализации, не нужно покупать доборные кольца и люки для 3-х колодцев.

Схема 5. 2-камерный септик с фильтрующим колодцем

Описание:

Простая схема 2-камерного септика с фильтрующим колодцем.
Можно установить и ввести в эксплуатацию за 1 сутки.
Можно обойтись колодцами из двух колец.
Дно первого колодца обязательно глухое.

Упрощенная схема очистки стоков обусловлена отличными дренирующими свойствами грунта. В видео ниже автор подробно рассказывает роль каждого конструктивного элемента очистного сооружения. Также в ролике много информации для размышления, которая позволит вам чувствовать себя увереннее при устройстве септика.

Вывод: схема для постоянного или сезонного использования. Занимает мало места на участке, справляется с залповыми сбросами стоков. Большой ресурс дренирующего слоя. Откачка ила из первой камеры не чаще 1 раза в год.

Типичное устройство монолитного септика

Стандартные бетонные септики для дачи и дома имеют от одной до трех смежных камер. Между ними происходит перемещение стоков через переливные трубы, вмонтированные в перегородки.

За счет многодневного отстаивания, отделения нерастворимого осадка от воды и деятельности микроорганизмов, происходит естественное очищение сточных вод. Все камеры септической системы используются только для отстаивания.

Нельзя делать смежным фильтрующий колодец. Со временем это приведет к деформации всего септика, поэтому отдельно нужно установить фильтрующую систему. Ее нужно выбирать исходя из площади и желаемого качества очистки.

Это может быть отдельно стоящий колодец, фильтрующая траншея или поле фильтрации. Систему очищения можно монтировать после установки монолитной септической системы, но в этом случае траншеи придется рыть в ручную. Использование техники будет невозможно, та как она может повредить трубы и перекрытия.

Инструкция монтажа

Строится он в шесть этапов:

Выбор места.
Копание ямы.
Укладка.
Устройство переливов между камерами.
Гидроизоляция.
Утепление и засыпка сооружения землей.

Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.

Размечаем на участке место

При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой

Окапываем контур ямы для работы техники

Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.

Копаем котлован при помощи техники

Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.

Убираем осыпавшуюся землю из котлована

Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.

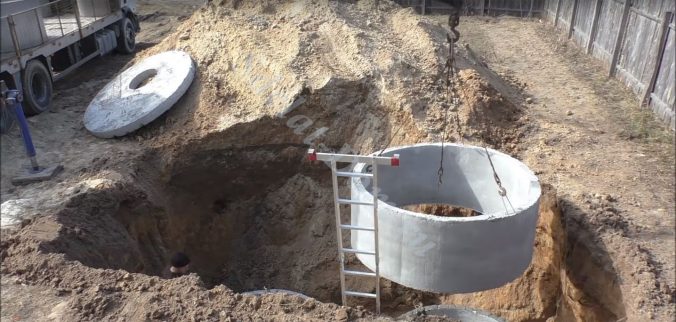

Опускаем кольцо в котлован

Промазываем первый ряд колец раствором и опускаем второй

Аналогично опускаем и третий ряд

Монтируем крышки

Кольца смонтированы

Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру

Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.

Бетонируем дно входного колодца

Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:

Песок внизу.
Мелкофракционный щебень посередине.
Гравий или щебень крупной фракции в 40–70 мм сверху.

Засыпаем щебень на дно дренажного колодца

Делаем в дренажном колодце дополнительные отверстия для ухода воды

Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.

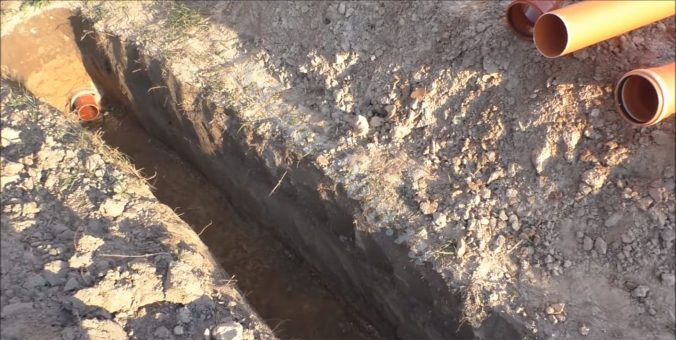

Прокапываем траншею для укладки труб

Укладываем канализационные трубы в траншее под уклоном

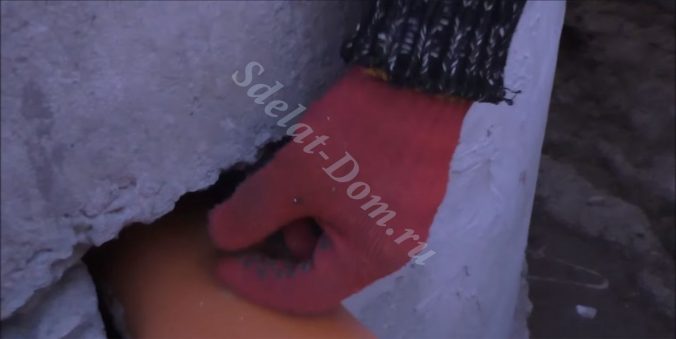

Заводим трубы в колодец, оставляя сверху зазор для усадки

Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома

Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.

Замазываем все швы в первом колодце — он должен быть герметичным

Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.

Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.

Если планируем устанавливать компрессор, то заводим трубу под кабель

Устанавливаем канализационные люки

Как рассчитать размеры септика из колец

Для расчета потребуется такая информация:

количество проживающих человек с учетом используемой бытовой техники, потребляющей воду, и сантехнических приборов;
конструкция сооружения в целом – одно- или многокамерный;
тип удаления стоков — сброс сливных вод в грунт после осветления, подключение к централизованным коммуникациям, откачка с помощью специальной техники;
особенности грунта на участке. Последнее необходимо для того, чтобы правильно определить тип необходимого основания для установки септика и характер подготовки котлована.

Для удобства расчета примем наиболее популярный вариант конструкции – двухкамерный септик со сбросом отстоянных и очищенных отходов в грунт через щебеночно-песчаную подушку.

На иллюстрации показан колодец с диаметром 1 000 мм. Поскольку указывается внутренний диаметр, под такой типоразмер подходят модели КС 10-3 и КС 10-6 с высотой 290 и 590 мм соответственно из таблицы 1.2. Вместимость КС 10-3 0,1 м.куб., для КС10-6 объем составляет 0,16 м.куб.

Далее необходимо рассчитать потребление воды и, соответственно, количество стоков в сутки.

В среднем СНиП 2.04.09-85 дает такие рекомендации: 200…250 л в сутки на одного человека. Соответственно, семья из четырех человек потребляет в сутки около 1000 литров, что соответствует одному кубическому метру. Если данный норматив кажется слишком «затратным», можно пересчитать примерный расход с учетом затрат воды на каждую гигиеническую процедуру.

Таблица 1.3. Расход воды на гигиенические и хозяйственные процедуры.

Вид процедуры, вид сантехнического прибора	Количество воды, л
Принятие ванны	150…180
Пользование душем (в душевой кабине или гидробоксе, ванне, кроме устройств типа «тропический ливень»)	30…50
Мытье рук, умывание над раковиной	1…5
Смыв воды в унитазе (в зависимости от модели и наличия возможности неполного смыва)	9…15
Использование биде (в зависимости от модели, наличия ручного управления потоком воды)	5…17
Потребление воды стиральной машиной, за один цикл	40…80
Потребление воды посудомоечной машиной, за один цикл	10…20
Мытье посуды на семью: из двух человек из трех человек из четырех человек	12…15 17…20 21…35
Расход воды при приготовлении еды, в том числе в период консервации	10…50 л/час

Важно: сюда не включены расходы воды на полив, поскольку жидкость уходит напрямую в грунт, а не в септик.

Интересно, что и при ручной стирке, и при ручном мытье посуды воды тратится в два-три раза больше, чем при использовании автоматических устройств. Поэтому перед обустройством септика неплохо установить стиральную и посудомоечную машину экономичного типа – меньше будет объем сливных вод.

Если верить статистическим исследованиям, средний житель России использует сантехнические приборы в соответствии с этой инфографикой.

Также для семьи из четырех человек не менее 5…8 раз в месяц используют стиральную машину на полный цикл, а при наличии посудомоечной машины каждый день один-два раза включают посудомоечную машину.

Разумеется, для частного дома показатели могут немного отличаться, но лучше ориентироваться на большие цифры.

Таким образом, учитывая информацию из таблиц 1.3. и инфографики, получим примерно ту же цифру, что дают нормативы, то есть тысяча литров (один кубометр) для семьи из четырех человек в сутки.

Поскольку обычно стараются сделать так, чтобы уровень сточных вод в септике не поднимался выше середины его высоты, а лучше даже трети (с учетом непредвиденных обстоятельств, затрудненной очистки некоторых стоков, превышения среднесуточного сброса), то соответственно объем септика принимаем равным среднесуточному сбросу воды, умноженному на три:

V = Q x 3 = 1 х 3 = 3куб.м.

Таким образом, для колодца с объемом 3 кубометра потребуется 30 колец КС 10-3 или 19 КС 10-6. Разумеется, это количество разделяется на два колодца соответственно схеме – около 18 и 12 при использовании КС 10-3 и 11 и 8 для КС 10-6. Первая цифра относится к колодцу первичной фильтрации, вторая – к септику для окончательной очистки сбрасываемой в грунт воды.

При учете размеров колец высота колодцев составит 5,5 (7) и 3,5 (4,8) метров. Размеры указаны с учетом установки днищ и оголовников колодцев. Для колец других диаметров высота колодцев будет сильно отличаться, поэтому необходимо учитывать уровень грунтовых вод и правильно рассчитывать соотношение диаметра и высоты ЖБИ.

Глубина котлована рассчитывается с учетом устройства песчано-гравийной подушки под колодцем (с днищем и без), а также с оглядкой на то, что оголовник обычно располагается ниже уровня земли на 0,2…0,5 м.
