Чудо-лопата своими руками

Преимущества и недостатки инструмента

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Копалка

Копатель состоит из следующих частей:

1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Копалка

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

1. У неё имеется два древка: длинное и короткое.
2. Лезвие инструмента присоединено к короткому древку.
3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах

Архимедова лопата

Как только не называют чудо лопату: и чудо вилы, и чудо рыхлитель, и лопата для ленивых

Но одно важно, что в конструкции агрегата много различных функций. Поэтому и времени, усилий для вскопки участка уйдет намного меньше, чем при использовании обычных инструментов

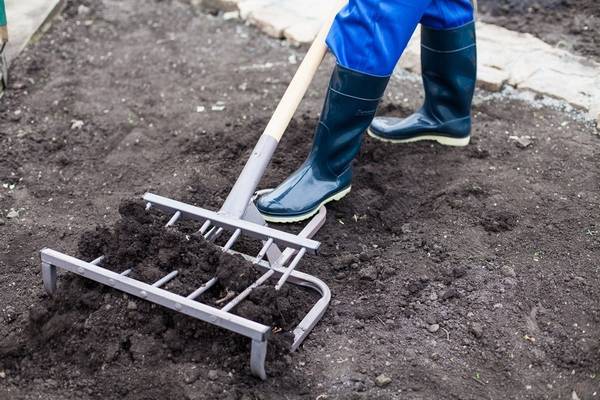

Заглубляют инвентарь в землю, опираясь на удобную рукоятку всем телом, а не одной ногой

А управляя специальным рычагом, можно легко перевернуть тяжелый пласт грунта

Заглубляют инвентарь в землю, опираясь на удобную рукоятку всем телом, а не одной ногой. А управляя специальным рычагом, можно легко перевернуть тяжелый пласт грунта.

Во время работы инструментом человек не ощущает усталости, выполняя не только копку, но и боронование огорода, выворачивание корней, камней наверх. Конечно, в отличие от простой лопаты, такой чудо инвентарь менее маневренен, им нельзя окопать деревья, кустарники, подготовить лунки для помидор, ямы для посадки яблонь, но для весенних работ на огороде он просто незаменим. Создано достаточно моделей чудо лопат, но агрегат можно и самим сконструировать.

Недостатки

Чудо лопата православного монаха – прекрасное орудие, реально облегчающее работу дачникам и землекопам. Но она подходит не для всякой почвы, на глинистых землях и на черноземе перевернутый пласт нужно сразу же разбивать, иначе он высохнет до каменного состояния, тогда с ним уже трудно будет работать. Говорят, что для повторной перекопки участка она годится, а вот целину копать – очень мешают корни сорняков. Она поворачивает срезанный пласт земли максимум на 180 градусов, а когда перекапывается участок с травой или после злаков, землю нужно полностью переворачивать, чтобы корни оказывались наверху.

Выкапывать картофель чудо лопатой пробовали, но это не так удобно, как сажать картофель ею. Она хорошо подхватывает куст, но поворота не хватает, чтобы весь картофель оказался наверху.

Хорошо было бы иметь в хозяйстве разные модификации лопат и другие орудия, облегчающие жизнь огородника-землекопа. В качестве рыхлителя замечательно использовать ручной культиватор «Торнадо». Некоторые умельцы приспосабливают шнек для рыхления земли, а лопата со шнеком стала незаменима при ручной уборке снега. «Торнадо» тоже облегчает физический труд при обработке земли. Его телескопическая ручка настраивается так, чтобы человек не склонял спину, а прямая спина устает меньше. «Торнадо» – прекрасный помощник при удалении сорняков.

Его ставят над кустиком, потом вдавливают в землю, проворачивают и выдергивают, зубья прокручиваются вокруг растения и выхватывают его из почвы вместе с корнем. «Торнадо» полет, рыхлит, убирает мусор с огорода. Что он еще может сделать, так это выкопать лунки для посадки растений, убрать крупные сорняки – все то, для чего без культиватора «Торнадо» пришлось бы наклоняться или сидеть на корточках. «Торнадо» можно даже приспособить для пересадки клубники, его зубья вполне могут захватить кустик, вывернуть его из земли, не повредив корни. Человек всегда старается усовершенствовать свои орудия, рыхлитель-культиватор «Торнадо» и чудо лопата тому прекрасные примеры.

Виды

Чудо-лопаты 1-Пахарь 2-Крот

Ручные разрыхлители классифицируются по глубине рыхления и сложности механизма. В самых простых моделях существуют только вилы и упор – их можно сделать и самостоятельно. А вот модели с дополнительными деталями выполняют более сложную работу и требования к ним предъявляются немного другие.

Обычные состоят из рабочих вил с упором. Они способны несколько облегчить труд на земле, но от них не следует ждать многого. Они хорошо вспашут уже ухоженную землю, снимут часть нагрузки с работника, но не смогут разбить комья земли, поскольку у них отсутствует второй сегмент с зубьями. Не стоит надеяться и на то, что они справятся с целиной. Грунт придется разрыхлять граблями.

«Пахарь» – хорошо вскапывают и рыхлят грунт, протыкая его на глубину до 15 см. Не требуют большого веса работника. У этой модели уже есть второй сегмент рабочих вил, однако и он не справится с целиной.

«Крот» – снимают всю нагрузку со спины, которая ложится на руки при нажатии на черенок лопаты и на ноги при выворачивании грунта. Глубина проникновения зубьев – не меньше 25 см. Работать с этой моделью поначалу трудно, но зато она прекрасно справляется с вспахиванием. Может работать на целине.

Чудо-лопаты выпускаются разными производителями, поэтому нужно выбирать модель из качественного материала, рассчитанную на долгий срок эксплуатации. Желательна правильно заточенная легированная сталь вил, которые крепятся к лопате сваркой или петлями – резьба быстро разбалтывается.

Если у модели нет переднего упора, то задний, его заменяющий, прикреплен ко вторым рабочим вилам, а у модели с передним упором ручка регулируется под рост работника. Упор подвижен и прикреплен к раме изделия.

При выборе ручного культиватора нужно определиться с его характеристиками: передний упор добавляет модели вес и устойчивость. Ширина вил не должна превышать 60 см – копка потеряет в качестве. Длина зубцов должна умещаться в промежуток 2-3 см, а расстояние между ними – не больше 80 мм. Перед приобретением вещи необходимо убедиться в прочности креплений.

Пластмассовый совок

Почему лопата из пластмассы для уборки снега является лучшей? Пластик (если сравнивать его с металлом и фанерой) обладает гораздо большим количеством положительных сторон и практически полным отсутствием недостатков. Во-первых, срок эксплуатации пластика практически такой же, как у железа. Во-вторых, он гораздо легче. Это качество ценит каждый, кто часто убирает снег, особенно мокрый. В-третьих, с данным материалом гораздо удобнее работать.

Для изготовления ковша используйте старую канистру или бочку. Нужно выполнить следующие действия:

• Вырезаем пластмассовое основание с помощью электрического лобзика.
• Делаем в верхней части ковша отверстия для крепления.
• Нагреваем нижний край горелкой и придаем лопате желаемую форму.

Единственный недостаток такой лопаты – ее прочность. Если вы прикрепите черенок по инструкции, которая будет приведена в следующих разделах, то данный инструмент прослужит вам в течение нескольких лет. Нужно лишь аккуратно с ним обращаться.

Лопата разрыхлитель

Для создания такой лопаты потребуется иметь под рукой следующие материалы:

• два болта на десять;
• металлический прут сечением не меньше 10 мм;
• железная труба на 15 мм;
• уголок 45 мм.

Прут необходимо нарезать кусочками по 30 сантиметров. Для лопаты потребуется 15 отрезков, 8 из которых нужно сделать острыми с одной стороны.

Теперь на уголке длиной в 60 см необходимо сделать 8 насечек через равное расстояние друг от друга. Тут будут располагаться пруты. Второй уголок должен быть длиной 50 см и его необходимо разметить для оставшихся семи прутов на одинаковом расстоянии.

Далее по разметке требуется приварить пруты, а к 50-сантиметровому уголку с обоих концов приварить уголки длиной 35 см.

В уголках нужно сделать отверстия таким образом, чтобы в них можно было вставить болты. Точно такие же отверстия делаются в петлях, в них вставляют болты, привариваются и вставляются в отверстия в уголках.

Трубу необходимо отрезать 2 раза по 125 сантиметров и немного изогнуть для удобства и создания подобия рычага.

Трубы необходимо приварить по краям верхнего уголка и дополнительно усилить прутами. Теперь осталось только приварить удобную ручку к прутам и можно приступать к работе.

Таким образом удалось сделать из подручных средств простую, но эффективную чудо-лопату, которая поможет быстро вскопать огород или сад.

Как работать?

Несмотря на то, что конструкция лопаты максимально упрощена, есть некоторые нюансы при работе с ней.

Очень важно начинать работу с самого дальнего края грядки, передвигаясь назад и постепенно перемещать лопату за собой. Общий алгоритм работы выглядит следующим образом:. Общий алгоритм работы выглядит следующим образом:

Общий алгоритм работы выглядит следующим образом:

1. Крепко взяться за черенок и установить лопату в необходимое место, оперев ее на передний рыхлитель.
2. Воткнуть лопату в землю до того момента, пока задний упор не коснется грунта. Если почва плотная, тогда придется приложить немного усилий, для этого нужно надавить нагой на перекладину нижней части конструкции.
3. Потянуть черенок на себя. В это время вилы начнут движение вверх, благодаря которому происходит вспахивание грунта.
4. Теперь лопату необходимо передвинуть немного назад и повторить все действия заново.

Есть несколько вариантов конструкции такой лопаты, но все они схожи, а материалы примерно одинаковые. Каркас зачастую делается из профилированной трубы, сечением 30*30 мм или приблизительно такого размера

Очень важно учитывать и тот факт, что толщина стенки не должна быть меньше 3 мм

Ручка тоже может быть сделана из той же трубы. Некоторые делают фиксатор и применяют деревянный держак от лопаты. Что касается покупных вариантов, зачастую в них предусматривается именно держатель из дерева.

На что обратить внимание?

Очень важно обратить внимание на материал, который будет использоваться для зубьев. Сталь должна быть крепкой, не менее 8-10 мм в диаметре. Для этого можно сделать следующее:

Для этого можно сделать следующее:

Для этого можно сделать следующее:

• распилить на небольшие полоски рессоры автомобиля;
• распрямить пружины подвески машины;
• срезать с обычных вили приварить на лопату.

Если под рукой есть качественные вилы, тогда необходимо рассчитать количество прутов. Скорее всего потребуется несколько вил, чтобы срезать штыри с них. В принципе нет ничего проще, чем найти хороший прут, вне зависимости от того, каким он будет: круглым, квадратным, арматурным и т.д.

Размеры

Естественно, все люди разной физической подготовки и размеров, поэтому при создании чудо-лопаты или ее покупке, очень важно учитывать ее параметры. Для крепких мужчин можно делать более массивные варианты, а пенсионерам или девушкам рекомендовано делать уменьшенные или облегченные варианты. Средние размеры выглядят следующим образом:

Средние размеры выглядят следующим образом:

• длина ручки должна отмеряться исходя из роста, лучше всего, чтобы она заканчивалась в области плеча;
• ширина рабочей части должна составлять 45-60 см. Если сделать больше, тогда копать будет тяжелее;
• расстояние между штырями рекомендовано делать 7-8 см;
• длина рабочих штырей должна находится в районе 22-30 см.

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

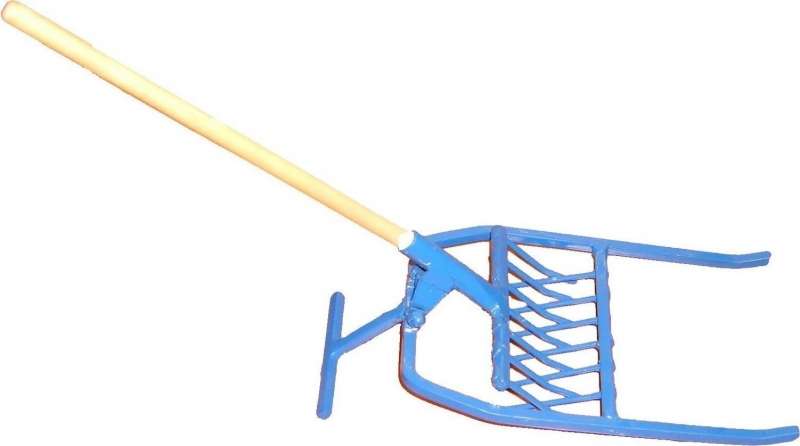

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

https://youtube.com/watch?v=oWsuT1fpaF0

Копалка

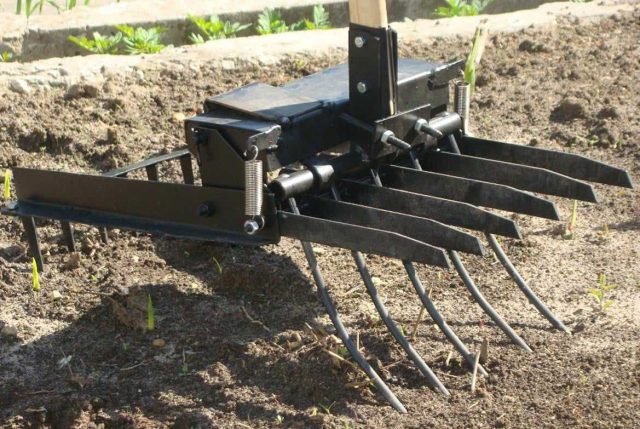

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

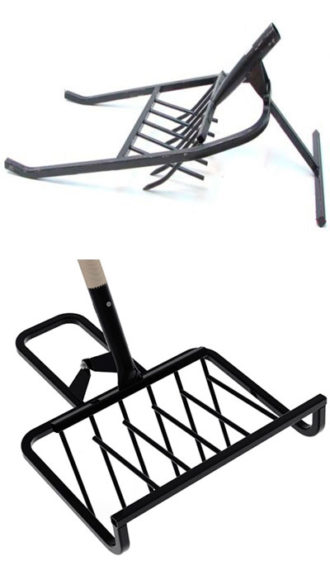

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые

И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

200-300 М2 В ЧАС

И грунт разрыхлят на глубину 25 см, и обитателям подземного царства урона не нанесут чудо-лопаты «Торнадо» и «Пахарь», имеющие однотипный дизайн. Любое из этих приспособлений избавит спину от нагрузки, освободив садовода от «повинности» наклоняться и переворачивать пласты земли. Встанете прямо, нажмете ногой — зубья в грунт погрузятся; нажмете на черенок — и можно инструмент на новое место перемещать. Частые изогнутые зубья чудо-лопаты мелко дробят даже сильно спрессованный грунт.

А разгадка спрятана в Т-образном упоре сзади рабочей части — и в эргономичной рукоятке, легко приводящей механизм в действие. С такой лопатой вы дойдете до конца грядки гораздо быстрее и благодаря двум встречным вилам сделаете почву на ней мягкой да пуховой. Ширина обрабатываемого слоя земли – 35 см, что составляет половину ширины стандартной грядки. Ни время, ни силы не тратятся! Порадует и вес такого помощника (4,7 кг) — работать им на огороде смогут и пожилые люди, и женщины, обрабатывая в час 2 — 3 сотки участка.

Сборка

Набить черенок – это нехитрое дело, но стоит принять во внимание следующие тонкости:

очень важно, чтобы черенок полностью заполнил фаску (углубление) полотна, что придаст лопате дополнительный запас прочности, в ином случае даже при небольшом усилии лопата погнется;
прежде чем вставить черенок в посадочное место, его обработанный конец желательно смочить горячей смолой, что убережет находящееся в посадочной трубке дерево от влаги и гниения, а посадка будет прочнее;
вставьте держатель в посадочную трубку полотна и, перевернув лопату вверх ногами, постучите торцом черенка о твердую поверхность;
если вы убедились, что древесина полностью заняла посадочную фаску, можно закрепить полотно на черенке – для этого в посадочной трубке предусмотрено два отверстия; здесь надежнее использовать не гвозди, а шурупы.

На базе вам отрежут такую длину трубы, какую вы попросите. Обычно длина черенка лопаты для человека среднего роста составляет полтора метра. Посадочная трубка лопаты для такого черенка должна быть на несколько миллиметров больше и желательно – конусообразной.

Это может быть кусок рубероида, смоченный в горячем битуме, либо обычный бинт, пропитанный эпоксидной смолой. После насадки черенка в посадочную трубку полотна лопаты, его необходимо хорошо закрепить. В отличие от крепежа деревянного черенка, здесь шурупами не обойтись. Надежное крепление могут обеспечить болты, диаметром 5–6 миллиметров. В двух местах посадочной трубки электродрелью сверлится два подходящих по диаметру отверстия на расстоянии 10–12 сантиметров друг от друга. Посадочная трубка лопаты просверливается насквозь вместе с установленным в нее алюминиевым черенком. После этого в отверстия вставляем болты с шайбами и закручиваем гайки.

Подобным образом крепятся к полотну лопаты и пластиковые черенки. Для придания идеальной формы под конусообразные посадочные трубки пластик рекомендуется разогреть феном или газовой горелкой. Лопаты с алюминиевыми или пластиковыми держателями очень легкие и прочные. Однако обращаться с ними нужно очень бережно – такие держатели боятся ударов. Незначительная деформация в центре черенка приведет к тому, что он погнется (пластиковый – переломится) и восстановить его будет уже невозможно.

Это совсем необязательный фрагмент лопаты, но он значительно облегчает процесс работы, особенно если приходится иметь дело с глиной или жестким грунтом. Такие ручки выпускаются из разных материалов и разнообразной формы. Подходящий вариант вы найдете в любом хозяйственном магазине. Крепится ручка к черенку обычными шурупами.

Как сделать лопату своими руками, смотрите в видео ниже.

Обзор лучших моделей чудо лопаты

Из наиболее популярных видов сельскохозяйственных изделий для обработки огорода можно выделить:

• У чудо лопаты Пахарь много достоинств. Она снабжена рычагами, которыми приводится в действие весь инструмент. С таким инвентарем можно обработать территорию значительной площади быстро и эффективно. Кроме копки агрегатом разрыхляют грунт на глубину в двадцать сантиметров. Ширина полотна лопаты Пахарь составляет от 43 до 55 сантиметров.
• Превосходным помощником называют огородники чудо лопату марки Крот. Инвентарь состоит из вил с широким рабочим лезвием, бороны небольшого размера. Конструкция помогает поднимать верхний пласт почвы, препятствуя его переворачиванию вниз. Так земля на огороде и вскапывается, и взрыхляется. К преимуществам модели относят то, что корни сорняков поднимаются наверх, отсюда создаются условия для их гибели. За час работы лопатой обрабатывают три сотки участка, взрыхляя почву на глубину в 25 сантиметров. Единственным недостатком агрегата является то, что его применяют для обработки территорий с легким грунтом, для каменистых, целинных участков он не подойдет.
• Расширенным функционалом обладает чудо лопата Земледелец. Благодаря регулировочным пластинам овощевод может применять инструмент и как борону, грабли, картофелекопалку, для обработки огородной земли осенью или весной. Рабочие зубья садово-огородного инвентаря имеют длину в 25 сантиметров, а вскапывают почву лопатой на двадцать сантиметров вглубь.
• У супер инструмента Копалочки ширина рабочего лезвия может увеличиваться от пятидесяти до девяноста сантиметров в зависимости от физических данных огородника. При этом вес изделия также меняется. Инвентарь позволит сэкономить силы, время, затрачивая на выполнение большого объема работ их минимальное количество. Кроме ширины лезвия на агрегате можно регулировать длину рукоятки под свой рост.
• А чудо лопата Легкокоп кроме приемлемой цены имеет такие характеристики, которые способны помочь в перекопке участка, удалении сорняков, рыхлении грунта – и все это без тяжелых нагрузок на спину.

Все модели усовершенствованных лопат обладают целым рядом достоинств, расширенными функциями. Особенно им отдают предпочтение люди пожилого возраста.

Основные элементы конструкции чудо лопаты

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Как сделать чудо-копалку смотрите в следующем видео.

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Чудо лопата выполняет не только свои прямые функции — копка земли, она еще рыхлит и разбивает комья земли. Конструкция состоит из двух планок, имеющих штыри. Между собой они подвижно соединены. Иногда устройство может состоять из одной такой планки.

Некоторые производители выпускают модели, в которых есть задний упор. Такая лопата предназначена для облегчения труда при копке плотного тяжелого грунта. Так что чудо лопата больше похожа на двойные вилы.

К основным достоинствам чудо лопаты можно отнести то, что она способна выполнять несколько функций:

• Рыхлит грунт;
• Разбивает крупные комья земли;
• Вытаскивает корни любых сорняков, не оставляя их в земле;
• Легко копает картофель, свеклу и другие корнеплоды.

Принцип работы данного устройства не сложен. Если описывать его в общих чертах, то это будет выглядеть так: обычные вилы, установленные на задний упор, рыхлят землю посредством силы, которую человек передает ручным способом инструменту, давя на черенок.

В это время, вторые зубья вил, расположенные напротив и входящие в замок, в процессе рыхления разбивают большие комки грунта. В результате земля хорошо перекапывается и рыхлится.

Рыхлитель оборудован передним упором, который обеспечивает хорошую устойчивость всему механизму. Глядя на работу чудо лопаты, ее можно сравнить с ножницами, которые режут и измельчают земляные груды. При этом отпадает необходимость в обработке земли садовыми граблями.

Чудо лопата является незаменимым помощником для садоводов и огородников. Особенно хорошо им пользоваться при перекопке больших участков, так как с помощью этого орудия труда рабочий процесс можно ускорить в несколько раз.

Посмотрите видео! Чудо лопата, какую выбрать
