Определяем оптимальный угол наклона крыши

Кровельный пирог односкатной крыши

Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:

1. Отделочные материалы внутреннего покрытия.
2. Обрешётку.
3. Пароизоляционную мембрану или плёнку.
4. Контробрешётку.
5. Утеплительный слой.
6. Гидроизоляционное покрытие.
7. Вентиляционный зазор между внешним покрытием и гидроизоляцией.
8. Кровельный материал.

Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.

При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности

Ошибки при изготовлении кровельного пирога

При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.

1. Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.

2. При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.

3. Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
4. Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
5. В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.

Односкатная крыша: положительные и отрицательные особенности

Задаваясь вопросом как сделать односкатную крышу своими руками, надо оценить все возможности соответствующей конструкции.

К сожалению, она не обделена недостатками, которые надо свести к минимуму. Но сначала рассмотрим преимущества:

• Минимальность затрат, которая объясняется использованием небольшого объема простых стройматериалов. При малых нагрузках стены дольше служат.
• Возможность создавать простые проекты, что по силу даже тем, кто только начинает осваивать строительство, но хочет получить быстрый результат.
• Низкий уровень парусности;
• Пригодность к ремонту. Заслугой этому служит простота стропил и обрешеток.
• Возможность использования разных материалов для сборки кровли под определенным уровнем наклона.

А теперь время перейти к недостаткам, которых у односкатной крыши, к сожалению, также немало:

• Относительная устойчивость к нагрузкам, которым способствует снегопад;
• Плохая устойчивость к порывам ветра, из-за чего кровля срывается;
• Простой дизайн, который подходит не каждой жилой конструкции.

Учитывая последний пункт, проектировщики часто рекомендуют тематическую конструкцию при строительстве подсобных объектов. Это делает вопрос, как сделать односкатную крышу на гараже наиболее актуальным.

Иногда приходится использовать наклоны разных уровней, что односкатная кровля только приветствует.

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

Уклон крыши определяют следующие параметры:

• тип и количество материала, предназначенного для покрытия крыши;
• необходимая защита от ветра и влаги;
• высота конька для случая ремонта уже существующей кровли.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

• H – высота конька, то есть катет прямоугольного треугольника;
• W – второй катет, равный половине ширины основания;
• L – длина стропил, она же – гипотенуза.

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

• вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
• заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

Пример расчета Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

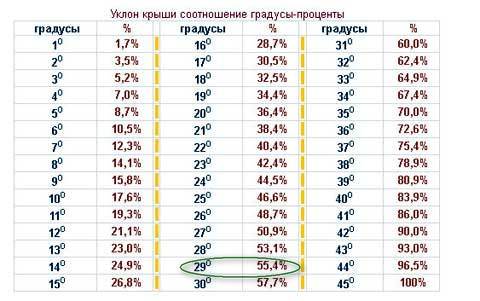

Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

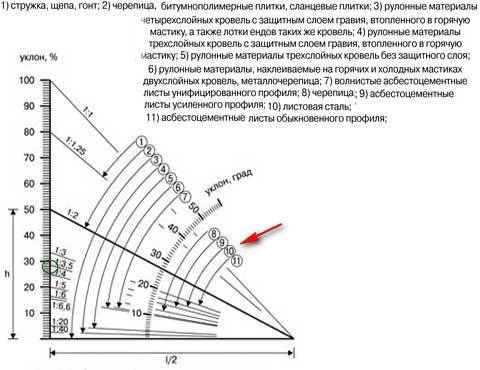

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

• Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
• Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

Пример расчета Проведем расчеты для конкретного дома.

Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

https://youtube.com/watch?v=B-z4byoibzc%3F

2020 stylekrov.ru

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Конструктивные особенности крыши в зависимости от угла наклона

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька. Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки. Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg α = H / L , то есть Н= l x tg α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

S2= H2+ L2

Меняя местами значения, находится необходимая величина.

У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:

Значения тригонометрических функций от величины углаИсточник remont-kvartiri.livejournal.com

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

• a ­– высота конька;
• b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

• a – высота стропильной системы,
• b – половина ширины здания, а
• X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

Расчеты для разных типов

При односкатной крыше легче всего произвести расчеты и монтаж, для этого не требуется большого опыта в строительстве.

Для начала необходимо измерить ширину всего здания в сантиметрах. Используйте для замеров строительный уровень и рулетку.

После этого действия необходимо поделить полученное значение на второе число планируемого соотношения сторон.

Например, если вы планируете возводить конструкцию с соотношением 1:4, то ширину дома (в см) нужно разделить на 4, в итоге получается оптимальный вариант высоты с небольшой погрешностью.

Также нужно учесть отношение высоты крыши к высоте дома.

С двухскатной крышей может быть немного сложнее, т. к. необходимо точно знать размер угла наклона.

Например, тангенс угла 40 градусов равен 0.8, следовательно, половина ширины здания делится на 0.8.

Четырехскатная крыша сегодня набирает популярность благодаря своей прочности, привлекательному виду и возможности легко устанавливать двери и окна.

Есть два вида таких крыш:

• шатровые четырехскатные. Они имеют одинаковую площадь, форму и длину для всех скатов в конструкции. Они отлично противостоят сильному ветру и способны выдержать высокую нагрузку;
• вальмовые четырехскатные. Имеют сложную конструкцию, состоящую из двух трапециевидных и двух треугольных скатов (вальмов). Расходы на закупку материалов и постройку высоки, но данная конструкция позволяет соорудить мансарду с окнами под крышей. Такой тип очень уязвим перед ветрами, поэтому в регионах с преобладающими ветрами потребуются расходы на дополнительную защиту.

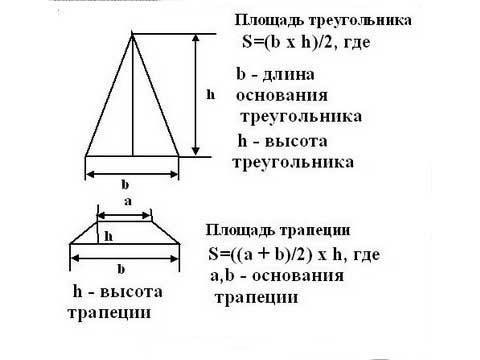

Для расчета оптимальной высоты четырехскатной крыши можно использовать формулу для двускатной. Только ширина дома должна делиться не на 2, а на 4.

Также необходимо обязательно рассчитать высоту стропильной системы и толщину досок в ней.

Сложность расчетов обусловлена более массивной конструкцией, под которую требуется установить опоры. Стандартная высота для таких крыш составляет около 2.5 м, с погрешностью 0.5 м.

Самой сложной для расчетов является мансардная кровля или вальмовая крыша (в народе ее называют «ломаной»). В конструкции предусмотрены два ската с изломами.

Как правило, такие крыши используются в случае, если из чердака планируется сделать мансарду.

Изначально необходимо вычислить все углы наклона. Можно воспользоваться формулой для двускатной крыши.

Важно придерживаться следующего правила: нижний угол должен быть более 40 градусов, а верхней в районе от 15 до 40. Видео:. Видео:

Видео:

Правильно рассчитанный конек и высота крыши напрямую влияют на ее внешний вид, долговечность и прочность.

Если вы не уверены, что можете самостоятельно произвести правильные расчеты, то обратитесь за помощью к специалисту.

Минимальный угол наклона скатов

Согласно требованиям СНиП, если длина ската составляет 6 метров, минимально допустимый угол уклона кровли из металлочерепицы – 14 градусов. Данный параметр рассчитан на основании средних показателей прочности материала, его способности противостоять высоким нагрузкам

Однако при проектировании кровельной системы следует обратить внимание на рекомендации производителя выбранного кровельного материала

В большинстве случаев производители указывают, что минимальный уклон для металлочерепицы должен составлять 12 градусов. Некоторые компании выпускают материал, пригодный для монтажа на крышах с уклоном скатов в 11 градусов. Изменение данного параметра в меньшую сторону стало возможным за счет улучшения технических характеристик ряда моделей металлочерепицы: она обладает повышенной жесткостью и снабжена более гладким и скользким покрытием.

Стоит отметить, что металлочерепичную кровлю с минимальным углом наклона можно использовать лишь в определенных климатических условиях, то есть, в регионах, где не выпадает большого количества дождя и снега. Малый угол уклона позволяет крыше прекрасно противостоять ветровым нагрузкам, но значительно увеличивает снеговые нагрузки, так как снег не скатывается под собственным весом.

Кровля из металлочерепицы с минимальным углом наклона более всего актуальна в местности, для которой характерно большое количество солнечных дней в году. Такая крыша имеет меньшую площадь, за счет чего греется значительно меньше, а это благоприятно сказывается на микроклимате внутри дома. Минимальный угол наклона дает возможность сэкономить средства на материалах для возведения стропильной системы и укладке кровельного пирога, так как их требуется меньше, чем при строительстве более крутой крыши.

Металлочерепичная крыша с минимальным углом наклона скатов – практичный и экономичный вариант обустройства для южных регионов с небольшим количеством среднегодовых осадков.

Если уклон для металлочерепицы будет составлять меньше указанного производителем, это приведет к тому, что кровельное покрытие не сможет обеспечить надежную защиту здания от влаги. Помимо этого, в регионах с сильными снегопадами возникает риск обрушения такой металлочерепичной крыши.

Выбор оптимального наклона крыши

Чем больше угол ската, тем больше общая площадь поверхности крыши. Кровля с более крутыми скатами не удерживает снег и воду на своей поверхности, осадки эффективно скатываются вниз. Но у высокой крыши увеличивается парусность, кроме того, при ее строительстве требуется затратить большее количество материала для стропильной системы и кровли.

Чем выше и круче крыша, тем дороже обойдется ее строительство и сложнее монтаж.

Необходимо принять во внимание, что из-за повышенной парусности высоких крыш, металлочерепичные кровли с большим углом наклона не рекомендуется строить в регионах с сильными ветрами, так как они могут не выдержать механической нагрузки

Уклон крыши из металлочерепицы влияет на ее способность противостоять нагрузкам. Для увеличения прочности кровли с небольшим наклоном может понадобиться более частая обрешетка, которая не только усилит стропильную систему, но и повысит надежность кровельного покрытия.

Несмотря на то, что не существует определенных ограничений в использовании металлочерепицы для остроконечных крыш, данный материал не очень подходит для покрытия таких кровель. Если угол ската превышает 45 градусов, листы металлочерепицы могут сползать вниз под собственным весом. Чтобы избежать этого, при монтаже листов необходимо предусмотреть дополнительные точки крепления материала к обрешетке.

Основываясь на результатах испытаний, проделанных производителями металлочерепицы и многолетнем опыте строителей, можно сказать, что оптимальный угол уклона крыши с данным покрытием составляет 22 градуса. С такой кровли быстро стекает вода, на ней не задерживается, накапливаясь до большой толщины, слой снега. Кровельная система с углом наклона в 22 градуса достаточно экономична в монтаже и при этом прочна и прекрасно выдерживает высокие ветровые нагрузки.

Расчет оптимального угла наклона кровли – это в определенной степени поиск компромиссного решения, в котором будет учтена прочность кровельной конструкции, а также ее соответствие архитектурному облику сооружения.

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки

Выбор оптимальной величины

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:

• Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
• Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
• Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
• Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
• Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
• Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.

Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше 1,7 … 2,3 м, а наклон – 1 к 48. Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:

• Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
• Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
• Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
• От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.

Сколько стоит покрыть крышу ↑

Предупрежден – значит, вооружен, так что если у вас и в мыслях нет покрыть металлочерепицей самостоятельно, знать тонкости технологии ее укладки все равно не помешает. Тогда вы просто как настоящий эксперт сможете проконтролировать весь процесс и в конце принять работу. Во сколько обойдется такой монтаж зависит от двух составляющих: стоимости материала и рабочей силы. Конечно, если вы все-таки решились укладывать крышу сами, это будет самый доступный по стоимости вариант.

Как рассчитать количество

Листы черепицы имеют два размера – полный и полезный. Последний фактически определяет ту поверхность, площадь которой он может закрыть. Это тот размер, с которым работают, чтобы определить количество материала, необходимого на скат. Если к полезному приплюсовать нахлест, то мы получим полный размер. Кстати, он отличается у разных производителей.

https://youtube.com/watch?v=REVnqN-3Bnw%3F

Такие параметры, как длина листа черепицы и значение шага, который соразмерен с длиной волны в 35 см, строго взаимосвязаны. Таким образом, с помощью полезной длины и ширины определяют количество листов, соответственно, в вертикальном и горизонтальном рядах.

Самый простой расчет ската прямоугольной формы: делят ее ширину и длину на полезные размеры черепицы и оба результата округляют в сторону увеличения.

Рекомендуем Если угол уклона крыши из металлочерепицы меньше 14°, то в этом случае необходим нахлест в две волны.

Для большей ясности покажем пример такого расчета для ската 9х5 м.

Найдем сколько листов укладывается по ширине, если выбрана черепица с полезной шириной в 1,05 м: 9 штук, это 9 деленное на 1,5 с округлением. Остаток, естественно, придется порезать – это отходы.

Теперь листы по вертикали: поделив 5 на 0,35 с округлением получаем 15 волн. Для уклона больше 14°, волны могут расположиться так: два по 6 и один по три. То есть для цельного ската – 9 л. по 3 волны и 18 л.по 6 волн.

На заметку В среднем цена за металлочерепицу колеблется в зависимости от сезона в пределах 200–400 руб/кв. м.

Одинарные треугольные и трапециевидные участи крыши достраивают до прямоугольника и используют в расчетах ту же схему. К расчету прямоугольника сводится также область в виде параллелограмма. В качестве оснований этого прямоугольника принимают сторону параллелогмма, а другого – его высоту.

Сколько стоит покрыть крышу металлочерепицей: цена работ

Элементы

Для полноценного подсчета стоимости кровли необходимо определиться и с количеством других ее элементов:

• коньковые элементы – к ним причисляют сам конек , область соединения горизонтальных краев ската, и ребра, соответственно – боковых краев с внешней стороны. Необходим замер этих элементов с прибавкой 10% на нахлесты;
• ендова – нижние или внутренние устанавливаются в области примыкания внутренних краев ската по бокам, а верхние или наружние – это, скорее, элемент декора, который покрывает собой внутренний. Используется элемент по желанию. Подсчитывают суммарную длину ендова с добавочными 10%;
• торцевая планка – укладывается на концы обрешетки, причем длины планок и торцов ската совпадают;
• карнизная планка – необязательный элемент, закрывающий торцы стропил, общая длина соответствует периметру карнизов.
• спадающие бруски обрешетки – ими закрывают всю крышу с шагом волны металлочерепицы, то есть 350 мм, по длине совпадает с длиной стропил. Необходимо позаботиться также об изоляции – паро- и гидроизоляционную пленку рассчитывают с учетом нахлеста в 150 мм.

На заметку Важным элементом, играющим конкретную роль в защите от протекания, играет уплотнитель, которым закрывают все зазоры, например, между ендова и листами материала для кровли. Он представляет собой полоску из специального пористого саморасширяющегося материала.

Каковы особенности?

Многие специалисты утверждают, что можно самостоятельно выполнить монтаж такой кровли, не владея особыми навыками. Нужно только пригласить в помощники несколько друзей. Главное – соблюдать очерёдность выполнения всех работ и следить за безопасностью. Почему многие выбирают строительство жилья с односкатной конструкцией? Минимум материала, легкий монтаж, сравнительно низкая стоимость – вот основные факторы, которые влияют на выбор наших соотечественников.

Сооружения с односкатной кровлей имеют некоторые особенности. В первую очередь они позволяют рационально использовать все пространство в помещении. Зачастую в таких домах нет чердачного помещения и мансард.
