Откатные ворота с калиткой

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Особенности

Откатные ворота – это подвижная створка забора, которая с помощью автоматизированного привода или ручного механизма отодвигается в сторону, образуя проезд для автомобиля. В открытом положении створка располагается параллельно с ограждением. Такие ворота можно сделать как одностворчатыми, так и двустворчатыми. В целях противопожарной безопасности материалом таких конструкций является металл.

Как правило, оптимальное месторасположение дверцы высчитывают, отмерив один метр от одного из краев ворот.

Конструкция данного вида ворот состоит из следующих частей:

• рама в форме прямоугольника;
• цельное металлическое полотно с местом под калитку;
• калитка с притворной планкой;
• направляющие полозья;
• роликовые опоры, установленные непосредственно в фундамент;
• электрический привод.

Для подвижной части откатных ворот, как правило, берут стальной или профилированный лист. Он устанавливается в основную раму, которая, в свою очередь, производится из профильной трубы. Месторасположение самой калитки определяется во время составления чертежа всей системы.

Какие ворота с калиткой внутри лучше?

Перед тем, как сделать свой выбор в пользу тех или иных ворот, важно знать об их специфике. Рассмотрим несколько рекомендательных предложений, способных повлиять на выбор

1. Ворота должны быть практичными и занимать минимум места при открытии.
2. Долгосрочность эксплуатации напрямую зависит от производного материала. Кованые металлические ворота во многом лучше, нежели ворота из профнастила. Чем толще лист металла, тем дольше он прослужит.
3. Если предполагается делать или устанавливать ворота своими руками, то лучше отдать предпочтение наиболее примитивным конструкциям.
4. Калитка есть не что иное, как продолжение ворот, но имеющее меньшие габариты, предназначенные для пропуска людей. Ее создание должно быть полностью согласовано с воротами.
5. Откатные ворота требуют больше затрат на покупку комплектующих и их установку, нежели распашные.

Кованые ворота со встроенной калиткой

Преимущества автоматических откатных ворот с калиткой

1. Минимум места для эксплуатации. Для открывания въезда на территорию не требуется расчистки пространства перед воротами, поскольку ограждение отъезжает в сторону.

2. Открывание без сложностей. Даже если откатное ограждение не имеет автоматики, то для перемещения створки ворот не потребуется больших усилий – ролик способствует легкому передвижению полотна.

3. Разнообразие дизайна. Для изготовления полотна могут быть использованы: металл, дерево, профнастил, сэндвич-панели. Разный внешний вид также обеспечивается богатой палитрой лакокрасочных покрытий.

4. Надежность и долговечность. Рассчитаны на эксплуатацию на улице, защищены от коррозии и механических повреждений. Пешеходам достаточно открыть калитку, чтобы попасть внутрь, что снижает износ ограждения.

Варианты исполнения

• Каркас без обшивки
• Обшивка профлистом с одной стороны
• Обшивка двусторонним профлистом с одной стороны

• ширина проёма	3500 (общая ширина ворот 5000мм)	4300 (общая ширина ворот 6000мм)
  высота проёма
  2000	33200	34800
  2500	33900	35200

• ширина проёма	3500 (общая ширина ворот 5000мм)	4300 (общая ширина ворот 6000мм)
  высота проёма
  2000	39400	41000
  2500	41400	42800

  Профлист Полиэстер, толщина – не менее 0,4, цвет –
  имеющийся у производителя.

• ширина проёма	3500 (общая ширина ворот 5000мм)	4300 (общая ширина ворот 6000мм)
  высота проёма
  2000	45500	47100
  2500	48900	50300

  Профлист Полиэстер, толщина – не менее 0,4, цвет –
  имеющийся у производителя.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком
способа можно считать то, что нужно много места для маневра ворот, а также их
большую парусность. Уменьшение парусности за счет дополнительных деталей
каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
перекосу створки. Этот способ годится только для ворот с небольшой шириной
проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все
описанные выше недостатки, но возрастает стоимость изготовления за счет
добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости
сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его
элементов;

месторасположение и ширину калитки. Это важный аспект.
Изготовление калитки из профнастила одновременно с каркасом для ворот позволит
сократить срок реализации проекта. А если калитка расположена внутри каркаса
ворот, чертеж позволит учесть место ее расположения при разметке и нарезке
заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери
(вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная
(до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка
из профнастила имеет незначительную парусность и для неё достаточно установить
одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с
воротами дело обстоит сложнее

В этом случае разумнее использовать диагональную
перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно
продуманный, поскольку гарантирует целостность створок ворот. С одной стороны,
он будет удерживаться петлями, сверху исключается возможность деформации
благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы
(шпингалеты);

б) Это самый экономичный из представленных вариантов, но он
создает усиление только посредине каркаса. Единственно достоинство, в том, что
он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при
ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних
внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

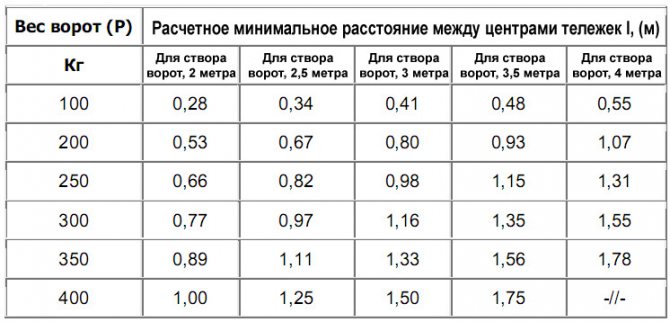

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

https://youtube.com/watch?v=BUmomxfYS1w

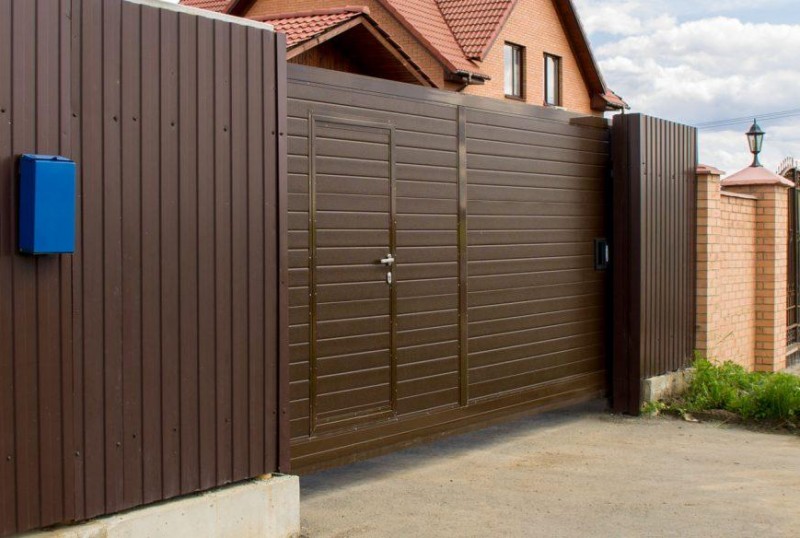

Откатные ворота со встроенной калиткой

Изготовить откатные ворота с калиткой своими руками возможно, хотя это и достаточно трудоемкий процесс. Он включает следующие этапы работ.

1. Выбор места для установки откатных ворот.
2. Создание каркаса.
3. Монтаж калитки.
4. Установка крепежей и подвижных элементов.
5. Обшивка каркаса металлическим профилем.
6. Монтаж полотна ворот.

Необходимы также следующие виды материалов:

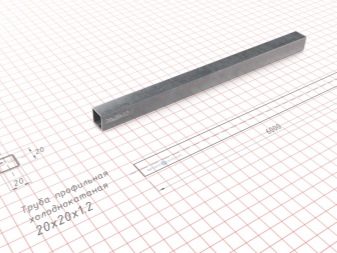

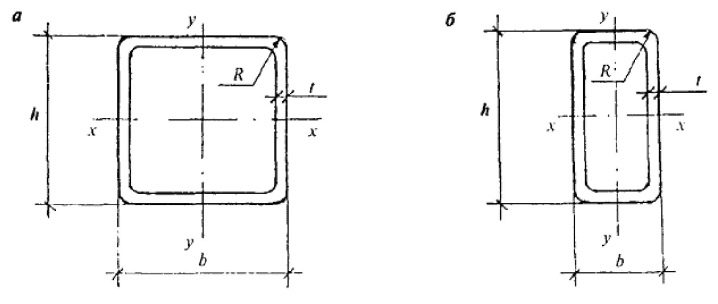

1. профильные трубы, имеющие сечение 50х50 (для изготовления каркасной основы);
2. металлопрофиль толщиной в 3 мм;
3. направляющие;
4. роликовые опоры;
5. анкерные болты;
6. элементы, относящиеся к подвижному механизму;
7. материалы для изоляции электропроводки.
8. Выбор места для установки откатных ворот.

Выбирая место, потребуется учесть следующие моменты:

• поверхность, где предполагается установка ворот, должна быть ровной;
• должно хватать места для того, чтобы воротная створка могла быть открытой.

Ценовой фактор

Стоимость сдвижных ворот, по сравнению с распашными, на порядок выше. А если это кованые ворота откатные, то цена такого изделия увеличивается ещё на несколько пунктов. Это связано с несколькими моментами. Первый – технологическая сложность производства, а второй – установка дорогой автоматики.

Что касается особенностей производства, то все кованые элементы ворот производятся вручную на наковальне (если это не холодная ковка с использованием готовых элементов, что дешевле, но тоже затратно). При этом помимо шаблонных фигурных элементов, завитков и листиков, заказчик может захотеть видеть на своих воротах более изысканных формы.

К примеру, кованые откатные ворота можно украсить какой-нибудь буквенной аббревиатурой хозяина или фамильным гербом имения. Все эти элементы иногда выполняются при помощи лазерной или плазменной резки, которая существенно удорожает стоимость готового изделия.

Откатные ворота 700+ фото идей. Огромная галерея

Ниже мы собрали для вас идеи откатных ворот со всего интернета и рабили по таким рубрикам как:

• откатные ворота с калиткой
• откатные ворота с элементами ковки
• консольные откатные ворота
• подвесные откатные ворота
• откатные ворота из дерева
• откатные ворота из профлиста
• красивые откатные ворота (разные идеи)

Откатные ворота с калиткой внутри 68+ фото

Данная галерея содержить более 68 фото откатных ворот как со встроенной калиткой (внутри), так и с калиткой снаружи. Множество моделей ворот и заборов выполненны из профнастиал, из дерева, содержат элементы ковки, имеются варианты с электроприводом.

Откатные ворота с элементами ковки 118+ фото

В данной фото галерее собраны лучшие модели откатных ворот с элементами ковки, многие из которых выполнены из металла, профлиста и дерева.

Консольные откатные ворота 57+ фото лучших идей

Уникальная фото галерея с фотографиями откатных ворот консольного типа, большинство из которых вы можете сделать своими руками.

Откатные ворота из дерева 89+ фото

Фотоподборка содержит откатные ворота обшитые деревом. Либо сделанные под дерево. Советуем посмотреть эту галерею, здесь есть очень привлекательные варианты деревянных ворот.

Откатные ворота из профлиста 101+ фото. Лучшие варианты!!!

101 фото лучших откатных ворот и заборов из профнастила.Различные варианты обшивки ворот профнастилом: вертикально, горизлнтально и под углом.

Красивые примеры и варианты

Красивые и практичные откатные ворота покупают как для роскошных особняков, так и для маленьких дачных домиков. Подобные конструкции смотрятся органично во многих обстановках, стоит только грамотно подобрать нужный цвет и щит.

Если вы любите нарядные и богатые образы, то вам стоит обратить внимание на шикарные комбинированные ворота. Например, это может быть простой и однотонный черный щит, дополненный сверху кованой золотистой решеткой и окруженный деревянным светлым забором с кирпичным каркасом

Темные ворота выглядят эффектно и стильно, но с ними стоит быть осторожнее. Например, такую модель с остроконечными коваными деталями можно установить напротив дома из красного или желтого кирпича. Если бы фасад был темным, то темно-коричневые или черные ворота на его фоне выглядели бы слишком мрачно.

Особенно гармонично выглядят ворота, дополненные подходящими по стилистике уличными осветительными приборами. Например, если на щите присутствует кованая сетка, то рядом (на заборе) будут органично смотреться кованые светильники с изящными линиями.

Прекрасным решением для дачи станет недорогой забор с отделкой профлистом или штакетником приятного коричневого оттенка. Как правило, такие конструкции выглядят неброско и встречаются очень часто.

Красивые и высокие ворота, отделанные лакированным деревом, будут смотреться органично в тандеме с бетонными столбами, дополненными декоративной кирпичной кладкой. Смотрятся подобные конструкции ненавязчиво и аккуратно.

Красиво и аккуратно смотрятся откатные ворота, выполненные в виде штакетника шоколадного оттенка. Такое полотно можно комбинировать с более темным забором в аналогичном исполнении. Столбы и основания этих конструкций чаще всего отделывают декоративной кирпичной кладкой. Подобные решения выглядят стильно и гармонично, особенно если возле них находятся небольшие деревья.

Между столбами основания, отделанными декоративным или натуральным камнем, будут неплохо смотреться однотонные коричневые ворота с частично открытой верхней частью. Повесьте на один из столбов почтовый ящик того же оттенка, что и само полотно. Подобная конструкция будет лучше смотреться на фоне светлой тротуарной плитки.

Очаровательные белые ворота из дерева будут смотреться прекрасно в тандеме с кирпичными столбами и кованым черным забором. Такие конструкции можно установить напротив уютного домика с нежно-розовым или бежевым фасадом и красной крышей, выложенной черепицей. Не оставляйте пространство пустым и украсьте его крупными декоративными кустами или миниатюрными деревьями.

Если вы любите более роскошные и дорогие варианты, то вам стоит обратиться к установке эффектных черных ворот с кованой решеткой, а рядом с ними встроить в забор такую же темную калитку с золотистой узорной ковкой и острыми наконечниками в верхней части. Подобные изделия будут неплохо смотреться в ансамбле с кирпичным ограждением красно-песочного цвета.

Любите богатые и помпезные решения? Тогда вам стоит подобрать или заказать роскошные ворота темно-шоколадного или черного цвета с коваными переплетениями и золотистыми орнаментами в виде львов. Использовать такие оригинальные конструкции рекомендуется на фоне светлых столбов забора и дома с желтым или белым фасадом.

Интересно и гостеприимно выглядят откатные ворота и калитка, отделанные темно-коричневым и слегка грубоватым деревом. Эти конструкции можно смело устанавливать в тандеме с кирпичным забором из желтого кирпича и красными кирпичными столбами.

Советы профессионала по выбору и установке откатных ворот смотрите далее.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказвывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.

1. 1 отрезок длиной 4 метра;
2. 1 отрезок – 6 метров;
3. 2 отрезка – примерно по 2 метра;
4. 1 отрезок – около 2,8 метра.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.

Монтаж откатных ворот своими руками

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

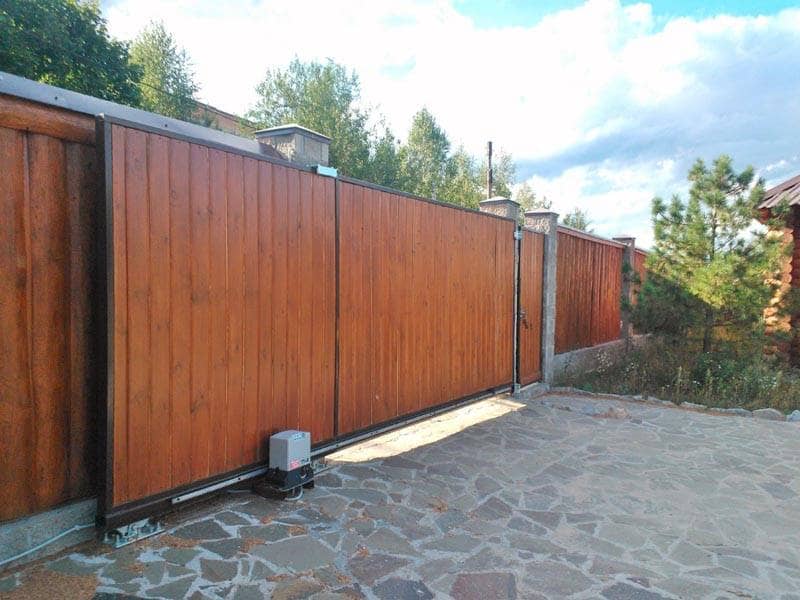

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

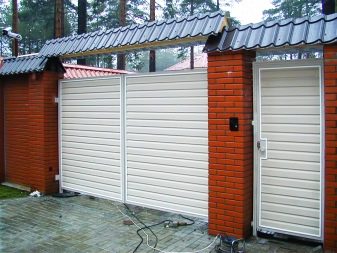

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.
