Как сделать картофелекопалку для мотоблока своими руками

Что такое картофелекопалка и ее виды

Картофелекопалка — это сельскохозяйственная техника, используется фермерами, частными земледельцами для упрощения процессов уборки урожая картошки.

Основные детали картофелекопалки для мотоблока своими руками:

• основа — металлическое основание картофелекопалки: это рама из сверхпрочного толстого металла;
• тяговое крепление отвечает за крепеж тяг механизма;
• вертикальные стойки — нужны для закрепления ножа-лемеха на них;
• лемех — основной элемент картофелекопалки, представляет собой нож, который углубляется в землю, взрыхляя почву;
• регулировочные тяги — предназначены для регулировки угла атаки лемеха;
• опорные колеса — необходимы для движения картохо-копалки по обрабатываемой площади.

Картофелекопалки для минитрактора применяются на рыхлой среднеуплотненной почве.

Обратите внимание! Независимо от вида, работа всех устройств схожа: инструмент углубляется в землю заостренной частью, продвигаясь вдоль грядок, поднимает земельные пласты с клубнями картошки. Картофелекопалки к мотоблоку существуют следующие:

Картофелекопалки к мотоблоку существуют следующие:

• веерообразные (стрельчатые);
• транспортерные;
• вибродинамические (грохотные).

Собираем своими руками садовый измельчитель

Веерная

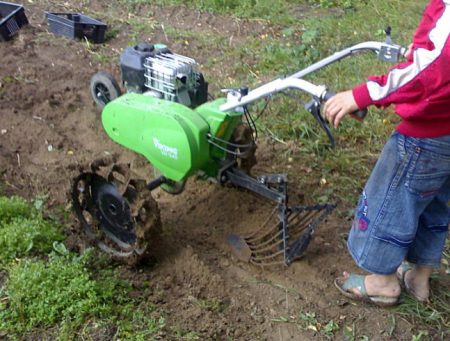

Веерная самодельная картофелекопалка для мотоблока универсальна. Картофель-копалка конструктивно очень проста. Ее механизм не имеет вращающихся деталей, которые в других картофель-копалках быстро выходят из строя при больших нагрузках во время сбора урожая. У этого вида есть еще другие названия: из-за характерного внешнего вида их называют «лапа» или стрельчатая, а модели промышленного образца — Дельфин.

Из опыта работы с веерными моделями для трактора, фермеры отмечают ряд «плюсов», пользуясь этим типом:

• возможность работы с мотоблоками малых мощностей;
• простота в соединении с мотоблоком;
• относительно низкие цены на промышленные модели;
• надежность;
• хорошая скорость уборки.

К минусам работы веерных картофелекопалок относят:

• вероятность потери картофельного урожая, происходит по причине малой ширины захвата копки;
• часть урожая может быть повреждена ножом, от чего станет не пригодна.

Транспортерная

Конструкция транспортерной картофелекопалки к мотоблоку несложная По центру механизма размещена транспортная лента, при помощи которой собранный урожай корнеплодов движется по ленте вверх, очищаясь от грязи и налипшей почвы. Транспортная лента движется по кругу используя мощность от крутящего элемента мотоблока посредством цепей, вариатора, шестеренок. Сделать картофелекопалку своими руками можно, но нужно соблюдать технику.

Плюсы транспортерного копателя:

• не повреждает картошку;
• простота в управлении;
• совместима с мотоблоками большой мощности и маленькими тракторами.

К минусам транспортерной КК можно отнести вероятность попадания в транспортер посторонних предметов, которые могут заклинить механизм и вывести из строя

Грохотная

Конструкция вибрационной КК, еще называемую «грохотной» проста – устройство состоит из 3-х деталей:

• лемехнож;
• подвижная решетка с вибрирующим механизмом, который обрабатывает собранный урожай;
• металлический каркас.

Этот тип КК применяется в сельхозпроизводствах для уборки картошки с больших площадей, иногда в промышленных масштабах. Агрегат работает так: сбор и просеивания клубней на вибрационном столе осуществляется посредством вибраций, поступающих с грохотного механизма.

К плюсам использования этого агрегата относят:

• широкий захват обрабатываемой полосы почвы;
• большая глубина погружения ножа в землю;
• незначительные потери картошки при уборке.

Минусы применения вибрационных копалок тоже есть:

• вибрации от грохотного механизма поступают в управляющую часть мотоблоком, воздействие вибро-механизма утомляет организм;
• перед работой с КК S-уборки необходимо очищать от посторонних растений, которые могут забить решетку.

Рейтинг моделей

Современная промышленность выпускает несколько типов картофелекопалок. Рассмотрим наиболее эффективные и надежные по мнению экспертов.

ККМ-1

Это вибрационная модель, которая оптимальна для обработки участков с облегченными грунтами и влажностью, не превышающей 27%. Помимо картофеля, такой агрегат может собрать другие корнеплоды, например, морковь, свеклу, репчатый лук и другие. Масса устройства составляет 40 кг, ширина охвата земли 37 см и глубина вспахивания – 20 см. Модель отличается высокой производительностью – 0,2 Га/час, как правило, устройство реализуется в комплекте с просевной решеткой, а также лемехом. Она предназначена для работы с мотоблоками «Агат», «МТЗ», «Каскад», «Нева», «Фаворит», а также «Салют».

КВ М-3

Это навесное сельскохозяйственное оборудование грохотного типа, которое может взаимодействовать абсолютно с разными типами мотоблоков отечественного, украинского и китайского производства. Чаще всего его используют вместе с агрегатами брендов «Заря», «Салют», «Агат» и «Нева». Механизм может работать на твердых и сложных грунтах – для этого он оснащен специальными резаками, которые создают более ощутимые вибрации решетки, перетряхивающей землю. Масса КВМ 3 – 39 кг, скорость работы составлять 1-2 км/ч. Параметры захвата составляют: ширина- 37 см, а глубина – 20 см. Производительность – 0,1-0,2 га/час.

Полтавчанка

Это еще один представитель устройств вибрационного типа, который оптимален для обработки маленьких участков земли, площадь которых не более 2 гектаров, масса оборудования составляет 35 кг, параметры производительности соответствуют 0,2 га/час, а скорость работы – примерно 2-3 км/час. При помощи такой картофелекопалки можно за раз обрабатывать полосу шириной до 39 см на глубине 18 см.

В комплекте с модификацией идет штифт, а также ремень, благодаря которым система надежно крепится к мотоблокам производства «Заря», «МТЗ», «Агат» и многих других отечественных установок. Это навесное устройство превосходно справляется со сбором урожая на среднетяжелых землях с влажностью до 30%. За счет опции регулировки параметров колес можно менять глубину захвата земли во время уборки.

КТ-51

Ширина захвата такого агрегата соответствует 45 см, масса устройства – 47 кг. Модель регулирует глубину захвата земли при помощи опорных колес. Возможна функция регулировки скорости транспортера, которая осуществляется через вращение мотоблочного движка. Модель оптимальна для тяжелых мотоблоков, например, таких как «Зубр» или «Кентавр».

КМ-2

Это модель однорядных картофелекопалок, которые позволяют собирать урожай корнеплодов без повреждения клубней. Обычно механизм используют для работы на небольших участках. Благодаря работе устройства клубни быстро отделяются от грунта, причем ни один не остается пропущенным. Основным достоинством таких моделей является доступность запчастей, которые можно купить в любом гипермаркете садовой техники. Аппарат работает на любых видах почвы. Крепление колес с кронштейном находится у основания аппарата, что позволяет осуществлять настройку глубины вспашки.

На сегодняшний день в российских магазинах можно приобрести самые разнообразные изделия, стоимость который начинается от 6 тысяч, причем в продаже представлена широкая ассортиментная линейка самого различного по своим технико-эксплуатационным параметрам оборудования, поэтому каждый может подобрать модель исходя из интенсивности загрузки, размеров посевного пространства и типа почвы.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки

Важно то, что колеса нужно использовать с широкой шиной

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Вибрационная копалка своими руками

Вибрационная копалка подходит для уборки урожая на больших участках, поскольку захватывает полосы до 40 см и приводит к утрате урожая при сыпучем грунте не более чем на 10 %.

Конструкция состоит из лемеха для взрыхления почвы с последующим попаданием ее вместе с клубнями и ботвой на несколько сетчатых решёток, вмонтированных к колёсам. В работе модель начинает вибрировать, почва — просеиваться, а отделенные от ботвы клубни картофеля высыпаться на обработанную чистую землю.

Вибрационная копалка

Основа картофелекопалки делается из профильной квадратной трубы (40×40 мм), из которой нужно будет получить 4 опорных балки. Для этого подбираются уголки, которые свариваются в виде прямоугольника размером 120×80 см. Далее привариваются крепления (квадратные трубки) для тяг с другой стороны основания вертикально на 1/4 от длины рамы.

Обратите внимание! При сборке модели важно установить трубки вертикально снаружи каркаса, чтобы далее монтировать ось, а на неё колёса. Стойки соединяются сваркой под углом 45°, крепятся к нижней части конструкции на металлическую полосу (0,5 мм диаметром)

Для изготовления лемеха подбирается металл толщиной 0,3 мм. По чертежу вырезаются 2 лопасти, простукиваются по центру молотком. К основанию привариваются стальные прутья как продолжение конструкции. Для формирования скатной доски можно использовать стержни (200 мм в диаметре) из арматуры и в длину 120 см с присоединением на расстоянии через каждых 4-5 см друг от друга.

Важно! В целях повышения вибрации рекомендуется монтировать не 1 эксцентрик, а 2, получив тем самым безупречные конструктивные особенности грохотной картофелекопалки. Модель лучше работает на очищенных участках от картофельной ботвы и сорняков

В противном случае трава будет забиваться в креплениях колёс и решётке грохота.

Вибрационная картофелекопалка для мотоблока своими руками может быть изготовлена из подручных материалов. Можно использовать запчасти от старого автомобиля: переднюю ступицу, редуктор от заднего моста, карданный вал.

Схема сбора каркаса описана выше. К каркасу привариваются кронштейны для установки редуктора и механизмов, которые будут совершать возвратно-поступательные движения, т. е. создавать в агрегате вибрацию. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на вибростол (грохот). Тяга, соединенная с кривошипно-шатунным механизмом, совершает колебательные движения. К нижней части рамы и грохоту крепится лемех на шарнирах.

Участок, предназначенный для сбора картофеля, перед обработкой следует очистить от ботвы и сорной травы, иначе они будут забиваться под решетку и в крепления колес.

Картофелекопалка: самые ходовые модели и цена агрегата

Вполне понятно, что картофелекопалка является очень востребованным оборудованием. Поэтому-то промышленность и предлагает достаточно большой выбор вполне доступных и удобных в использовании моделей. О наиболее надежных и эффективных из них мы сейчас вам и расскажем.

Картофелекопатель ККМ-1

Данная модель относится к вибрационному типу. Подходит при работе на участках с влажностью до 27% и при облегченных грунтах. Вибрационная картофелекопалка также актуальна при сборе других разновидностей корнеплодов, в том числе свеклы, моркови и других. Обработка агрегатом ведется при глубине до 20 см, охват достигает 37 см. Само устройство весит 40 кг. При этом производительность довольно высока – можно обработать 0,2 га за час. В стандартный комплект включают лемех, а также просевную решетку. Купить картофелекопалку для мотоблока можно, если вы уже обзавелись мотоблоками «Салют», «Агат», «Каскад», «Фаворит», «МТЗ» или «Нева». Именно для них она и предназначена.

Картофелекопалка КВ М-3

Относится к оборудованию навесного типа. По конструкции является грохотной. Машина может работать с приводом от мотоблоков китайского, украинского и отечественного производства. Чаще всего купить картофелекопалку предпочитают для работы совместно с мотоблоками марок «Салют», «Заря», «Нева» или «Агат». Работа механизма возможна на сложных и сырых почвах. Для этой цели машина имеет специальный тип резаков. С их помощью создается больший уровень вибрационного воздействия в области решетки, благодаря чему земля перетряхивается значительно лучше. Модель захватывает 37 см по ширине, весит 39 кг, вглубь обработка производит в пределах 20 см. Почасовой уровень производительности составляет 0,1-0,2 га.

Картофелекопательный агрегат Полтавчанка

Данная картофелекопалка для мотоблока также работает по вибрационной технологии. Она идеальна при работе на небольших участках. Устройство массой в 35 кг может справиться с участками до 2 га. В течение часа обрабатывается 0,2 га, это примерно 2-3 км в течение часа. Картофелекопалка углубляется до 18 см, обрабатывая полосы до 39 см шириной.

Эта однорядная картофелекопалка комплектуется ремнем и штифтом. Они необходимы для надежного сопряжения с мотоблоками «Агат», «МТЗ», «Заря» и рядом других агрегатов отечественного производства. Устройство является навесным и подходит для обработки земли со средним уровнем тяжести, в пределах 30% влажности. Благодаря наличию опции регулировки по захвату, возможна корректировка величины заглубления.

Машина КТ-51

Картофелекопалка имеет массу в 47 кг. Ширина обрабатываемой ею полосы составляет 45 см. Опорные колеса позволяют корректировать глубину захвата в глубину. В агрегате также предусмотрена возможность изменения скорости транспортера, приводимого в движение мотоблоком. Подходит для мотоблоков тяжелого типа, в том числе марки «Кентавр», «Зубр». Минус лишь один – высокая стоимость.

Картофелекопалка КМ-2

Купить данную картофелекопалку стоит тем, кто хочет собрать урожай, не повредив картофель. Как правило, устройства этой марки используют на участках небольшого размера. Данный агрегат привлекателен тем, что обеспечивает качественное отделение клубней, не допуская пропусков.

Огромное достоинство агрегатов данной модели заключается в постоянном наличии запасных частей. Они предлагаются практическими всеми гипермаркетами, занимающимися садовой техникой. Стабильно работать машина может на любом типе почвы. Картофелекопалка обладает специальным узлом, позволяющим изменять уровень заглубления при обработке.

Российские предприятия торговли предлагают большой выбор разнообразных картофелекопательных агрегатов. Их стоимость составляет 6 тыс. рублей и более. Имеющаяся в магазинах ассортиментная линейка отличается достаточно большим разбросом эксплуатационных параметров. Это дает пользователям возможность выбрать именно ту машину, которая необходима.

Какую картофелекопалку выбрал бы я

Экспертом в области картофелекопания я себя не считаю. Однако, изучив технические характеристики перечисленных выше агрегатов, я бы отдал предпочтение агрегату КТ-51. Он обладает вполне достаточной шириной захвата, достаточно легок и, что самое главное, имеет большое число различных регулировок.

Конечно, кто-то с моим выбором может не согласиться. Но оно и понятно, каждый выбирает, руководствуясь своими личными соображениями.

Что требуется для создания

Инструменты для изготовления чудо-лопаты.

Так для создания рамы необходимо запастись водопроводной трубой с условным проходом около 20-25 мм, подойдут спинки от старых советских кроватей (те, которые делались из легких дюраль-алюминиевых труб). От выбора трубы зависит подбор сварочного оборудования (для алюминия берут электроды и аппараты для сварки цветных металлов). Еще необходимо приобрести прутья, которые будут выполнять функции зубьев.

Лучше всего для этих целей подойдет арматура, длиной около 0,3 м. Далее конструкция оснащается черенком, для которого подойдет обычный деревянный.

Некоторые оснащают конструкцию и ручкой для переноски. Основной затратной статьей будут 4 подшипника, которые должны выполнять функции подвижного крепления рам. Замыкает все один единственный инструмент — инверторный сварочный агрегат. Почему инверторный? Потому что им можно варить как цветные, так и черные металлы, заменяя только электроды. И расходники к нему — электроды одного или двух типов. После закупки материалов приступают к сборке.

Сначала труба сгибается так, чтобы ее форма напоминала букву «П». Если в качестве рамы используется спинка от кровати, то с нее следует срезать все лишнее, оставив только трубы буквой «П». Для сгиба трубы, необходимые точки сгиба подогревают на костре докрасна, после чего сгибают о стену или столб.

После приготовления такой заготовки, к ней сваркой крепят арматуру на короткую перекладину, которую приваривают параллельно короткой перекладины рамы (расстояние от перекладины рамы до перекладины с арматурой равно 2 длинам арматуры). Это необходимо сделать так, чтобы зубцы смотрели на перемычку.

Далее из оставшейся трубы и арматуры делают некоторое подобие вил. При этом ширина вил должна быть на 5 см короче ширины «П»-рамы. После чего эти вилы прикрепляют к раме используя подшипники. На завершающем этапе в приспособление вставляют черенок.
