Чертеж беседки из профильной трубы, как сварить самостоятельно конструкцию

Основные этапы строительных работ

Строительство беседки из трубы профильной лучше проводить с соблюдением определенных этапов работ

Заливка фундамента

Для создания беседки из проф трубы специалисты рекомендуют заливать фундамент стандартного типа – столбчатого (см. Как сделать беседку на столбах по всем правилам). Основой этого фундамента являются столбы, установленные по углам, а также в местах, где планируется пересечение стен.

Итак:

• Для установки столбов необходимо будет вырыть ямы, глубина которых не должна быть менее 500 см.
• Внутренняя часть каждой ямы устилается гидроизоляционным материалом, а установленные столбы заливаются бетоном.
• После этого необходимо каждый столб выровнять по вертикали и зафиксировать его в таком положении при помощи подпорок.

В таком положении столбы необходимо оставить, как минимум на 24 часа.

Установка обвязки от низа

Пример 4-х скатной крыши

Следующим этапом строительства беседки из профтрубы своими руками является монтаж верхнего узла:

• Предварительно следует проверить длину всех труб, которые будут использоваться для монтажа верхней обвязки.
• Все составные элементы верхнего узла привариваются к уже установленным столбам или сверху, или сбоку.
• Если вы работаете самостоятельно, лучше сварку проводить сверху.

Если же у вас есть помощники, то можно проводить сварку сбоку.

Возведение кровли сооружения

Конструкция из скатной крыши

Беседка с профильной трубы может иметь крышу двух видов:

• Плоская.
• Скатная.

Выбор формы кровли непосредственно зависит от формы самой беседки:

• Например, если профильная беседка имеет шестигранную форму (см. Беседка шестигранная своими руками для дачи — часть первая), то крыша также должна иметь шесть скатов,
• Если беседка прямоугольная или квадратная лучше всего для ее строительства выбрать плоскую крышу.

Монтаж балок крыши проводится непосредственно на стропила или стояки:

• Для укрепления конструкции кровли можно также использовать специальные перемычки.
• Для изготовления стропил в основном используются профильные трубы квадратного сечения, уклон которых близок к 10 – 15 градусам.
• Треугольные стропила можно применять при сооружении кровли беседки квадратной формы.
• Обрешетка изготавливается из профильной трубы минимальной толщины. При этом расстояние между трубами приблизительно равно 35 – 45 см.

Внутренняя отделка

Как сделать беседку из профильной трубы максимально удобной и комфортной

Для этого необходимо уделить немало внимания внутренней отделке конструкции:

Что касается пола, для этого можно использовать дерево или плитку.

• Это связано с тем, что дерево само по себе относится к теплому материалу, который создает уют и тепло.
• Кроме этого, дерево не будет нагреваться на жаре или охлаждаться в холодную погоду, чего нельзя сказать о кафеле или металле.

Нельзя представить себе беседку без установленных в ней лавочек и столов.

Для их изготовления можно использовать такие материалы:

• Дерево (см. Деревянные скамейки в беседку и другие садовые конструкции).
• Металл.
• Пластик.

Итак:

• Лавочки могут быть как стационарные (приваренные или закрепленные на поверхности пола), так и передвижные. Второй вариант лавочек более практичный и удобный.
• Стол можно не устанавливать на постоянной основе в беседке. Его при необходимости можно просто туда заносить. Таким образом он не будет загромождать свободное пространство.

Но, если вы хотите установить в беседке стол на постоянной основе, то лучше всего изготавливать его из материала, что и лавочки. Таким образом, внутренний дизайн беседки будет более гармоничным и взвешенным.

Внешняя отделка сооружения

Консервативный вариант

То, как именно будет отделана внешне беседка, зависит только от вашего желания, возможностей и умения.

Есть немало разнообразных вариантов внешней отделки:

• Нижняя часть беседки отделывается при помощи листов поликарбоната или дерева.
• Все стенки помещения закрываются поликарбонатными листами.
• Стенки беседки не закрываются полностью, а для их обустройства используются кованые прутья или полоски.
• Как видите, вариантов немало, главное, чтобы беседка была уютной, удобной и имела привлекательный вид.
• Совсем не лишним при внешнем оформлении, будет использование висящих вазонов или живой изгороди из вьющихся растений.

Инструкция с видео в этой статье поможет вам наглядно ознакомиться с этапами строительства беседки из профильной трубы.

Изготовление беседки

Необходимый материал

Прежде чем приступать к изготовлению беседки, необходимо подготовить следующий материал:

• Профильные трубы.
• Листы поликарбоната. Данный материал бывает глянцевым, матовым, цветным, прозрачным и полупрозрачным. Выбирать можно любой на свой вкус.
• Грунтовка по металлу либо специальная антикоррозийная краска.
• Цемент.

План

Количество материала необходимо посчитать заранее, а для этого надо выполнить план. Чертеж можно сделать самостоятельно, но для этого нужно определиться,как будет выглядеть конструкция, из каких деталей она будет состоять, какова будет ее ширина, длина и высота.

Каркасы бывают разных форм:

• Прямоугольные;
• Квадратные;
• Шестигранные,либо другой формы.

Для выполнения чертежа понадобится лишь чистый лист бумаги и карандаш. Сделать его можно даже «от руки», главное чтобы были нанесены размеры. Также можно взять за основу готовые проекты на нашем портале, внеся в них, по желанию, свои коррективы.

На фото — восьмиугольная беседка

Инструмент

Для того чтобы сделать беседку, необходимо иметь в наличии следующий инструмент:

• Дрель со сверлом по металлу;
• Сварочный аппарат;
• Болгарку для подгонки материалов;
• Саморезы и термошайбы;
• Лопату;
• Швеллер.

Сварочный аппарат

Подготовка площадки

Теперь нужно найти подходяще место на участке. Если имеется водоем, то строение можно расположить на берегу. Желательно выбрать наиболее живописное место, при этом беседка должна быть хорошо видна, так как она является украшением ландшафта.

Определившись с местом, надо подготовить площадку – снять верхний слой почвы с корнями растений и нанести разметку, к примеру, прямоугольной формы, по размеру строения. Затем необходимо выкопать траншеи для столбчатого фундамента беседки.

Возведение фундамента

После подготовки площадки следует приступать к выполнению фундамента.

Инструкция выглядит следующим образом:

• После того как траншеи будут выкопаны, следует утрамбовать грунт;
• Затем туда надо уложить опорные стойки;
• Следующим этапом является заливка траншей бетоном. Раствор следует приготовить в пропорции 1:3 с добавлением гранитного отсева.

Металлический каркас

Беседки из профиля

Обвязка

Следующим этапом является создание обвязки. Планки должны располагаться таким образом, чтобы входящему человеку не приходилось нагибаться или спотыкаться об нижнюю обвязку.

Если конструкция получается достаточно большой, то распоры следует приварить к каждому опорному столбу.

Изготовление стенок и кровли

После того, как работа над каркасом буде завершена, надо выполнить крышу и стенки строения.

Делается это следующим образом:

• Для обшивки конструкции можно использовать полимерные материалы. Прикрепить листы можно при помощи саморезов.
• Для кровли понадобится выполнить стропильную систему. Делается она из той же профильной трубы, которая использовалась ранее. Уклон крыши должен составлять не менее 10-15 градусов. Если вы делаете беседку впервые, то лучше всего выполнить крышу стандартной треугольной формы.
• При возведении большой конструкции, когда длина стропил превышает 1,5 м, следует приварить к ним дополнительные распорки.
• При помощи тонкой профильной трубы нужно сделать обрешетку с шагом около 35 сантиметров. В случае строительства большой конструкции, когда стропила имеют длину более 1,5 м, необходимо приварить распорки. Благодаря этому листы поликарбоната не будут прогибаться.
• Боковые части конструкции можно задекорировать используя геометрические конструкции из тонкой профильной трубы или металлических прутьев. Материал можно нарезать и скрепить при помощи сварочного аппарата, как подскажет фантазия. Также можно использовать деревянную обрешетку, что тоже будет смотреться весьма оригинально.
• Для крыши строения подойдет любой кровельный материал.

Деревянная обрешетка

Чтобы построенная беседка из профтрубы своими руками была действительно комфортной, следует установить там столик со стульями или лавками для беседки. Сделать их можно из тех же материалов.Кроме того наличие мангала или печи-барбекю сделает беседку еще более функциональной.

Из дерева

Работать с деревом просто и удобно, поэтому с этой задачей справятся даже новички.

Каркас

В начале работы деревянные брусья распиливаются в соответствии с размерами на чертеже. Можно подписать элементы конструкции, чтобы не перепутать и не испортить каркас. После этого приступают к сборке.

1. Пол. Брусья укладываются на предварительно собранные подставки. Для этого подойдут крупные спилы деревьев, пеноблоки, объединенные между собой кирпичи. Конструкция соединяется металлическими уголками с внешней и внутренней стороны. Они присверливаются к древесине.

Стены. По углам вертикально устанавливаются брусья, предназначенные для каркаса стен, и так же присверливаются к полу металлическими уголками. Эти элементы должны располагаться строго перпендикулярно полу. Угол проверяется при помощи отвеса.

Дополнительные перегородки. Чтобы элементы каркаса лучше держались между собой, можно закрепить их горизонтальными брусьями, идущими вдоль будущих стен, и наклонными досками, соединяющие вертикальную поверхность с полом.
Крыша. Чаще всего этот элемент собирается на земле в соответствии с чертежом, а после этого прочно закрепленная конструкция поднимается наверх и соединяется с каркасом стен.

После сборки каркаса нужно проверить, насколько он прочный, нет ли люфтов и расшатываний. При необходимости на этом этапе его можно укрепить дополнительными перегородками или уголками.

Кровля и отделка стен

После этого приступают к обшивке стен поликарбонатом в соответствии с выбранным типом беседки. На материал наносится разметка по чертежу, он нарезается, а затем прикручивается к каркасу. Еще на этапе нарезки нужно проследить, чтобы внутренние ребра жесткости располагались параллельно поверхности. Это нужно для того, чтобы влага не попадала внутрь листа и не разрушала его.

При монтаже нужно пользоваться специальными шайбами, которые прорезинены с двух сторон. Таким образом можно сохранить материал и избежать появления трещин. Вкрутить саморезы тоже нужно правильно. Они не должны быть углублены в материал или закреплены не параллельно поверхности. После окончания обшивки места соединения лучше обработать герметиком.

Если конструкция крыши сложная, ее можно обшить на этапе сборки каркаса и монтировать ее к стенам уже покрытой поликарбонатом. Стыки лучше закрыть пластиковыми или алюминиевыми уголками, чтобы избежать попадания влаги внутрь беседки. Пол бетонируется, а сверху обшивается деревом.

Дизайн беседки

После того, как деревянная беседка готова, ее декорируют внутри и снаружи. Деревянные брусья можно покрыть лаком или покрасить. В открытой конструкции проемы можно завесить москитной сеткой. Внутри ставят стулья, лавки, диванчики, стол. Там можно организовать летнюю кухню, столовую, зону отдыха. Для вечернего времяпрепровождения можно провести освещение.

Снаружи ее можно покрасить или расписать стены. При необходимости обустраивается дорожка, высаживаются цветы и кустарники, устанавливаются фонтанчики или фонари. Красиво выглядят постройки, задекорированные водонепроницаемыми гирляндами.

Советы и рекомендации

Если вам непременно хочется иметь у себя во дворе красивую летнюю беседку, но вы не желаете возиться с ее постройкой, можно заказать индивидуальный дизайн проект и его последующее исполнение в специальной фирме-изготовителе. С помощью компьютерной программы вам нарисуют 3D модель в различных проекциях, и вы сможете внести свои коррективы и пожелания.

Если же данный вариант кажется вам слишком сложным или дорогим, можно изготовить беседку из подручных материалов самостоятельно. Иногда часть материалов для такого строительства есть у многих на даче, например, оставшиеся от предыдущего строительства круглые или прямоугольные трубы, металлические балки, уголки и прочий расходный материал. Достаточно вбить в землю 4 опорных столба, закрепить их в грунте, а прикрепить к ним крышу можно с помощью болтов или путем сварки.

Ну и совсем простой вариант – купить в магазине разборную модель и собрать ее самостоятельно. Вариантов таких навесов сейчас огромное множество.

Разборная и стационарная конструкции

Приступая к составлению чертежа, необходимо сразу решить: будет ли изготавливаться беседка закрытого типа или временное сооружение для летнего отдыха.

Ведь каждая из конструкций имеет свои особенности и преимущества использования:

1. Разборная. Состоит из профильного каркаса, крышей служит тент, плотный полиэтилен либо пластик. Мало весит. Легко собирается за 2-3 часа. Время применения – с мая по сентябрь. Низкая цена материалов. Не нуждается в фундаменте. Компактная. Быстро монтируется на детали. Не занимает много места при хранении в разобранном виде. Эту беседку по силам собрать одному человеку. Детали можно сварить самостоятельно либо приобрести готовые элементы на заводе или в строительном магазине. Такой тип конструкции подойдет и для дачной перголы.
2. Стационарная. Представляет собой полноценный садовый домик, предназначенный для круглогодичного использования. Это надежная защита от любых воздействий внешней среды. Срок службы неограничен. В дополнение к металлическому каркасу могут использоваться кирпич, дерево, камень. Заливка фундамента обязательна. Требует тщательной разработки проекта. В такую беседку можно установить мангал, печь или камин. Нет ограничений и в выборе дизайна интерьера. Но у такой постройки есть существенные минусы: высокая себестоимость проекта, длительный срок изготовления, чаще всего необходимо привлекать в помощь специалистов.

Для постоянного применения в семейном кругу достаточно будет построить небольшую стационарную беседку размерами 3х3, 4х4 м.

Ниже предлагаем краткие рекомендации по созданию такого сооружения вручную.

Подготовка площадки и основания для монтажа беседки из металлической профильной трубы

На выбранной части участка срезают дерн. Беседка из стальных труб весит не много, поэтому часто применяют сравнительно недорогой и простой столбчатый фундамент. Такое решение позволяет установить сооружение горизонтально без тщательного выравнивания участка. По периметру беседки копают ямы глубиной 70-90 см. Дно засыпают песком (15-20 см), трамбуют. Далее устанавливают трубу, контролируют вертикальность отвесом. Заливают бетонную смесь с осколками кирпичей, щебнем, иным гранулированным наполнителем.

Для строительства типовой беседки применяют стойки из профиля толщиной не менее 3 мм с шириной стенки от 60 мм и более. При разрезании профильной трубы сделайте запас с учетом глубины ямы.

Нижняя обвязка из прямоугольных труб является надежным основанием для крупной беседки. Этот пример наглядно демонстрирует преимущества столбчатого фундамента при возведении построек на участках со сложным рельефом. Вход размещают со стороны, расположенной на минимальном расстоянии от уровня земли. При высоком уровне грунтовых вод и на слабых грунтах рекомендуется применять винтовые сваи.

Изготовление металлического каркаса беседки

Согните из трехметровых отрезков профиля 25×25 мм три дуги с радиусом изгиба 2187 мм высотой и высотой сегмента в 493 мм. Это самая сложная часть работы, а потому с нее мы и советуем начинать. Если не получится, закажите эти детали в специализированной мастерской и продолжите работу, только имея их на руках.

Раскроите оставшийся профиль и изготовьте из него согласно следующего макета три идентичные детали. На этом же этапе тщательно удалите все наплывы со сварных швов угловой шлифмашинкой.

Обратите внимание, несмотря на свою кажущуюся хлипкость, конструкция получилась довольно жесткая. Вваренный каркас скамеек тут выступает в роли раскосых, а потому убирать его из проекта нельзя

Поднимите фермы в вертикальное положение и обвяжите их отрезками профиля длинной в 1975 мм, а вверху расклиньте фрагментами по 950 мм. Как и раньше следите за сварными швами, наплывы металла нужно вовремя убирать. Чем дольше с этим процессом затягиваешь, тем больше получаешь головной боли.

Сварите из шести семидесяти сантиметровых кусков профиля ножки стола. Подробности на следующей схеме.

На этом работы с металлом можно считать завершенными. Еще раз проинспектируйте сварные швы, выставьте конструкцию на закладных элементах фундамента, прихватите к ним ее сваркой и вскройте скелет грунтом и антикоррозийной краской. Таким образом, полностью подготовив его к последующей обшивке.

Подготовка необходимых материалов, инструментов

Кроме качества выполненных строительных работ, долговечность конструкции зависит от правильно подобранного сочетания материалов каркаса, крыши, пола, стен. Да и про эстетичный внешний вид беседки забывать не стоит.

В зависимости от бюджета проекта и направления дизайна сооружения для стен подойдет:

• стекло;
• сотовый поликарбонат;
• дерево;
• ковка;
• профильная труба.

На пол можно приобрести:

• обрезные доски;
• натуральный или искусственный камень;
• тротуарную, керамическую плитку.

В качестве кровельного материала допускается применение:

• черепицы;
• ондулина;
• поликарбоната;
• профлиста;
• металлочерепицы;
• тента.

Для столбчатого основания необходимо запастись бетоном М200. Если в чертеже указан ленточный фундамент, нужно приобрести доски для создания опалубки и проволоку для армирования. Также следует не забыть добавить в список стройматериалов защитные растворы: антикоррозийное средство – для металла, антисептик – для дерева.

Что касается количества труб, то эта цифра требует точного расчета, чтобы потом не пришлось переплачивать за доставку и лишний материал.

Для создания небольшой дачной беседки нужно подготовить:

• бетон М200;
• щебень;
• песок;
• грунтовку;
• уровень;
• сварочный аппарат с электродами 3 мм;
• профильные трубы 4х4, 4х2, 2х4 см;
• болгарку;
• ручной бур;
• кувалду;
• битум.

Почему выгодно применение профильных труб

На снимке представлен пример в «среднем» варианте оснащения. Здесь есть достаточно места для комфортного размещения за столом шести человек. Установлен крупный мангал. Конструкцию можно усовершенствовать стационарными стенками, жалюзи и другими приспособлениями для защиты от солнца, дождя и ветра. Для удобства эксплуатации в беседке монтируют электропроводку с подключением розеток и освещения, водопровод и канализацию.

Чтобы сделать надежный силовой каркас в крупных и небольших беседках используют профильные трубы с круглым, квадратным и прямоугольным сечением. Такие заготовки отличаются следующими преимуществами:

• Разумная стоимость и широкий ассортимент. Понадобятся не слишком крупные инвестиции. Не сложно приобрести изделия с необходимой толщиной стенок и определенными габаритами.
• Легкость труб пригодится при транспортировке, в процессе сборки. При сравнительно небольшом весе не нужен крупный фундамент. В некоторых вариантах допустим монтаж беседки непосредственно на поверхность земельного участка без специальных опорных площадок.
• Качественные профильные трубы рассчитаны на значительные нагрузки, длительный срок эксплуатации.
• Беседки из них не сложно ремонтировать, модифицировать. Для восстановления внешнего вида используют простую недорогую окраску.
• Применение стальных труб повышает пожарную безопасность.
• Для их соединения можно применять сварку, болтовые соединения.
• К устойчивому каркасу надежно прикрепляются разные виды обшивки, компоненты конструкции кровли, инженерные сети, светильники и выключатели.

Виды профиля и его особенности для отдельной конструкции

Если говорить о том, какого вида может быть классический вариант строения, то классификация выглядит невероятно просто, это:

• Сборно-разборные.
• Сварные.

Причем для строительства используется несколько основных видов материала:

• Стальной.
• Оцинкованный.
• Алюминиевый.
• ПВХ.

Наиболее распространенный тип алюминиевого профиля

Этапы работы

Несмотря на то, что беседка из профиля своими руками может быть представлена в любом материале, у конструкции всегда есть стандартные этапы работ, которые подходят для любого типа профилированного материала.

Схематически их можно определить следующим образом:

• Планирование. Здесь речь не столько о полномасштабном проекте, все-таки беседка из профиля ПВХ, к примеру, не требует такого подхода, сколько о примерном наброске, чертеже строения.
• Подбор инструментов. Это достаточно простой набор шуруповерта, дрели, рулетки и строительного уровня. Возможно использование болгарки.
• Разметка и подготовка участка. Вне зависимости от типа конструкции, необходимо расчистить место работ, снять траву, произвести разметку.

Простой план-чертёж, который помогает рассчитать работу

Пошаговая инструкция

Чтобы понять, как сварить беседку из профиля или собрать ее, необходимо выбирать вариант стационарной постройки, которую можно рассмотреть в качестве примера.

Первым делом фундамент:

Снимается верхний слой почвы.
По периметру конструкции, не важно, это беседки из профилированной доски или ПВХ, выкапываются траншеи. Глубина 025 -0,35 м, ширина 20 см.

• Собирается опалубка, высотой в 10-20 см над поверхностью грунта.
• Устанавливается армирующий элемент.
• Заливается раствор.

Ленточный фундамент под стационарную конструкцию из любого материала

Чтобы понять, сколько материала уйдет, и сколько будет стоить фундамент, можно просто посчитать кубатуру. Для этого необходимо умножить высоту, ширину и периметр фундамента. К примеру, беседка из профлиста своими руками по проекту 3х3 предполагает следующий расчет фундамента.

Сначала складывается периметр 3+3+3+3=12 метров, и умножается на высоту и ширину, то есть – 12*0,4*0,2=0,96 кубических метра бетона. Такое количество бетона легко замесить самому.

Беседка из профнастила

Сборка конструкции

Как только бетон высыхает, а это через 48 часов в летнее время, можно приступать к сборке конструкции.

Первым делом происходит крепление основного вертикального профиля. Крепится он прямо на бетон. Здесь использовать можно анкера или болты, которые вкручиваются с шагом в 50-60 см. Отверстие под них просверливается прямо через металл в бетон.

Если предполагается беседка из профиля для гипсокартона, то крепление еще более простое, и для него потребует просто шурупы с пластиковыми распорниками, которые загоняются в бетон с шагом в 30 см.

Анкера для крепления в бетон

Далее устанавливается угловая часть. Крепится она к нижней части или к венцу. И таким образом, образуется нижняя обвязка. Естественно, что вся работа проходит с уровнем, который позволяет все выставить строго по горизонтали и вертикали.

Таким же способом происходит верхняя обвязка всей конструкции. Везде используются специальные шурупы под определенный тип металла.

Наиболее распространенный вход для профилированного алюминия

Если постройка открытая, то устанавливается поперечный венец по всему периметру, который будет выступать в роли перил. Своими руками достаточно просто собрать основу такой дачной постройки.

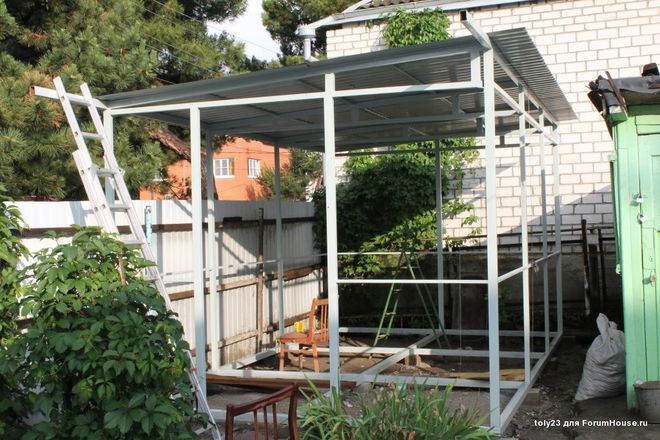

Простое и открытое строение из металлической трубы

Сложность может возникнуть с крышей беседки. Причем не столько в работе, сколько в выборе материала для кровли. Просто, если строительство будет вестись из алюминиевого профиля, к примеру, то материал для кровли необходимо подбирать с учетом физических свойств алюминия.

А если беседки из ПВХ профиля приглянулись, то кровельный материал может быть и тяжелым, ПВХ способен выдерживать большие нагрузки.

Простой, недорогой и практичный профнастил для кровли

Что касается финансовой стороны вопроса, то цена ПВХ конструкции, конечно выше, чем алюминиевой, но это уже выбор каждого застройщика, какой именно материал использовать в работе.

Выбор профильной трубы

Чтобы конструкция получилась прочной, толщина стенок несущих элементов должна быть не менее 2 мм. Для каркасов небольшого размера с кровлей из лёгких материалов достаточно стоек из металла сечением 50×50 мм. Для массивных конструкций размер увеличивается до 75×75 мм. Величина сечения корректируется в зависимости от веса материала стен, если предполагается строительство закрытой беседки.

Для нижнего основания в любом случае выбирается профиль с размерами не менее 60×60 мм. Для верхней обвязки каркаса в зависимости от размеров беседки выбираются трубы сечением от 20×30 до 50×50 мм. Перила делаются из профиля 40×20 и 20×20 мм.

Этапы строительства

Для пошаговой инструкции я использовал беседку участника форума «ForumHouse» с никнеймом «toly23». Он представил строительство своего проекта в виде фотографий, которые я буду приводить по ходу описания процессов. В итоге беседка должна будет выглядеть следующим образом:

Готовая постройка

Технические характеристики беседки

Перечислил основные характеристики, а также еще раз привёл размеры на трубы. Толщина всего металла 2 мм.

Прямоугольная и квадратная форма профильной трубы

• Размеры: 3 на 4 метра.
• Фундамент: бетонные блоки (12 штук).
• Крыша: односкатная.
• Кровля: профнастил.
• Обшивка стен: профнастил, вагонка, декоративная обрешётка.
• Нижняя обвязка: труба 60 на 60 мм.
• Опорные стойки (столбы): труба 60 на 40 мм.
• Верхняя обвязка: труба 40 на 40 мм.
• Верхняя ферма: труба 60 на 40 мм.
• Перила: труба 40 на 20 мм.

Фундамент

После расчистки площадки было сделано фундаментное основание для будущей постройки. Оно состоит из 12 бетонных блоков, сделанных по следующей технологии:

1. Копаются 12 ямок 20 на 20 см с глубиной 25 см.
2. Изготавливается опалубка для каждой ямки высотой 12 см (в зависимости от вашего уклона грунта может варьироваться).
3. Ямки заливаются бетонным раствором.
4. После нескольких дней застывания опалубка снимается.

12 блоков фундамента

Нижняя обвязка

Поверх фундамента укладывается нижнее основание из трубы 60 на 60 мм. Вам понадобятся 3 трубы по четыре метра и 4 трубы по три метра. Центральная труба, как и металл по периметру, должна лежать на бетонных блоках.

Нижняя обвязка из семи труб

Установка вертикальных стоек и покраска каркаса

Каркас состоит из 11 стоек, которые держат крышу и обшивку беседки. В первую очередь необходимо будет сварить 8 основных стоек (4 с одной и 4 с другой стороны), а затем уже приступать к стойкам для двери и той дальней с задней стороны.

Завершающим этапом будет покраска всех металлических поверхностей. Сначала все трубы зачищаются и обезжириваются, а после уже окрашиваются в нужный цвет.

Изготовление крыши и укладка кровли

Технология монтажа односкатной крыши из металла заметно сложнее, нежели из дерева. Для надежности, хозяин беседки предлагает сделать ферму, чтобы скат не прогибался под тяжестью снега.

Готовая крыша с кровлей

Для кровли был выбран самый бюджетный вариант — профилированный лист, который прекрасно вписался в общую концепцию беседки, так как стены также будут частично сделаны из профнастила. Крепление осуществляется на кровельные саморезы с резиновой шайбой.

Обшивка стен

Интересное решение было принято в вопросе обшивки. Она состоит из профилированного листа с задних сторон (от крыши и вниз), декоративной обрешётки (от крыши в вниз) на лицевых сторонах и евровагонки (от пола и вверх) по всему периметру.

Евровагонка устанавливается на высоту одного метра. Профлист просто закрывает помещение с задних сторон, на которые никто не смотрит. А обрешётка делается для красоты как раз в самом выигрышном месте.

Готовая обшивка каркаса

Пол

Для пола можно использовать любые доступные доски, например «сороковку» 40 на 100 на 6000 мм. Как раз шестиметровые доски прекрасно режутся пополам и без остатка укладываются на пол. Сорок штук будет вам как раз впритык для настила пола, хотя есть смысл взять с запасом.

Укладка пола

Стоимость материала для беседки (37 000 р.)

Так как постройка собиралась своими силами, то весь бюджет был израсходован только на строительный материал. Вышло около 37 тыс. рублей. Смело закладывайте 40, потому что помимо основного материала можно включить цены на бензин, бракованные элементы, дополнительные электроды и так далее.

Конечный результат

Беседка получилась действительно интересной, нестандартной и очень надежной. Даже если не экономить на материале, то получается вот такая конечная стоимость. Для беседки из металла это совершенно недорого.

Видеоинструкция

Строительство в видеоформате предлагает нам канал на youtube «ANT». Технология заметно отличается от той, что предложена выше на фотографиях, но она также имеет место.

Сравнение профильных труб с другими строительными материалами

Для корректного анализа надо привести особенности иных материалов, которые применяют для возведения беседок. Дерево не трудно обрабатывать для придания нужной формы, подгонки отдельных деталей. Однако изделия из него не обладают высокой прочностью.

Приходится увеличивать размеры, чтобы получить необходимую надежность. Деревянные строения разрушает изменение температуры и влажности. Внешний вид и целостность структуры повреждают микроорганизмы и вредные насекомые. Для предотвращения пагубных воздействий применяют глубинные пропитки.

Кирпичные строения весят много. Для надежной эксплуатации нужен солидный фундамент. Процесс строительства сопряжен с воспроизведением сложных «мокрых» процессов. По сравнению с применением профильных труб в данном случае значительно увеличиваются трудовые и временные затраты. Следует помнить об ограничениях при заливке фундамента и кладке в плохих погодных условиях, при низкой температуре.
